Açıklama
Link Abutment – Dijital İmplant Üstü CAD/CAM Protetik Abutment Sistemi
Link Abutment, dijital implant üstü restorasyonların CAD/CAM yöntemiyle hazırlanması için kullanılan titanyum bağlantı tabanıdır. Titanyum tabanın üzerine zirkonya veya uygun restoratif materyalden kişiselleştirilmiş koronal yapı hazırlanarak siman tutuculu, vida tutuculu veya kombine implant üstü protezlerin üretilmesini destekler.
Sistem; klinik ağız içi tarama, laboratuvar model taraması, kişiselleştirilmiş Ti-Zr abutment üretimi ve dijital çalışma modeli oluşturma gibi farklı dijital protetik iş akışlarına uyum sağlayacak şekilde çeşitli Link Abutment, Scan Body, Scan Post, Pre-milled Abutment ve Digital Lab Analog bileşenlerinden oluşur.
Link Abutment Ne İçin Kullanılır?
Link Abutment aşağıdaki implant üstü protetik uygulamalarda kullanılabilir:
- Kişiselleştirilmiş zirkonya abutment üretimi
- Titanyum tabanlı hibrit abutment hazırlanması
- Siman tutuculu implant üstü kronlar
- Vida tutuculu implant üstü kronlar
- Kombine implant restorasyonları
- Tek implant üstü dijital restorasyonlar
- Çok üyeli implant köprüleri
- CAD/CAM ile kişiselleştirilmiş protetik altyapılar
- Ağız içi tarayıcıyla dijital ölçü
- Laboratuvar tarayıcısıyla model taraması
- 3D baskılı implant çalışma modelleri
Link Abutment, implant bağlantısıyla zirkonya veya CAD/CAM restorasyon arasında hassas bir titanyum ara yüz oluşturur. Bu sayede implant bağlantısının metal hassasiyeti korunurken restorasyonun koronal bölümü vaka özelinde dijital olarak tasarlanabilir.

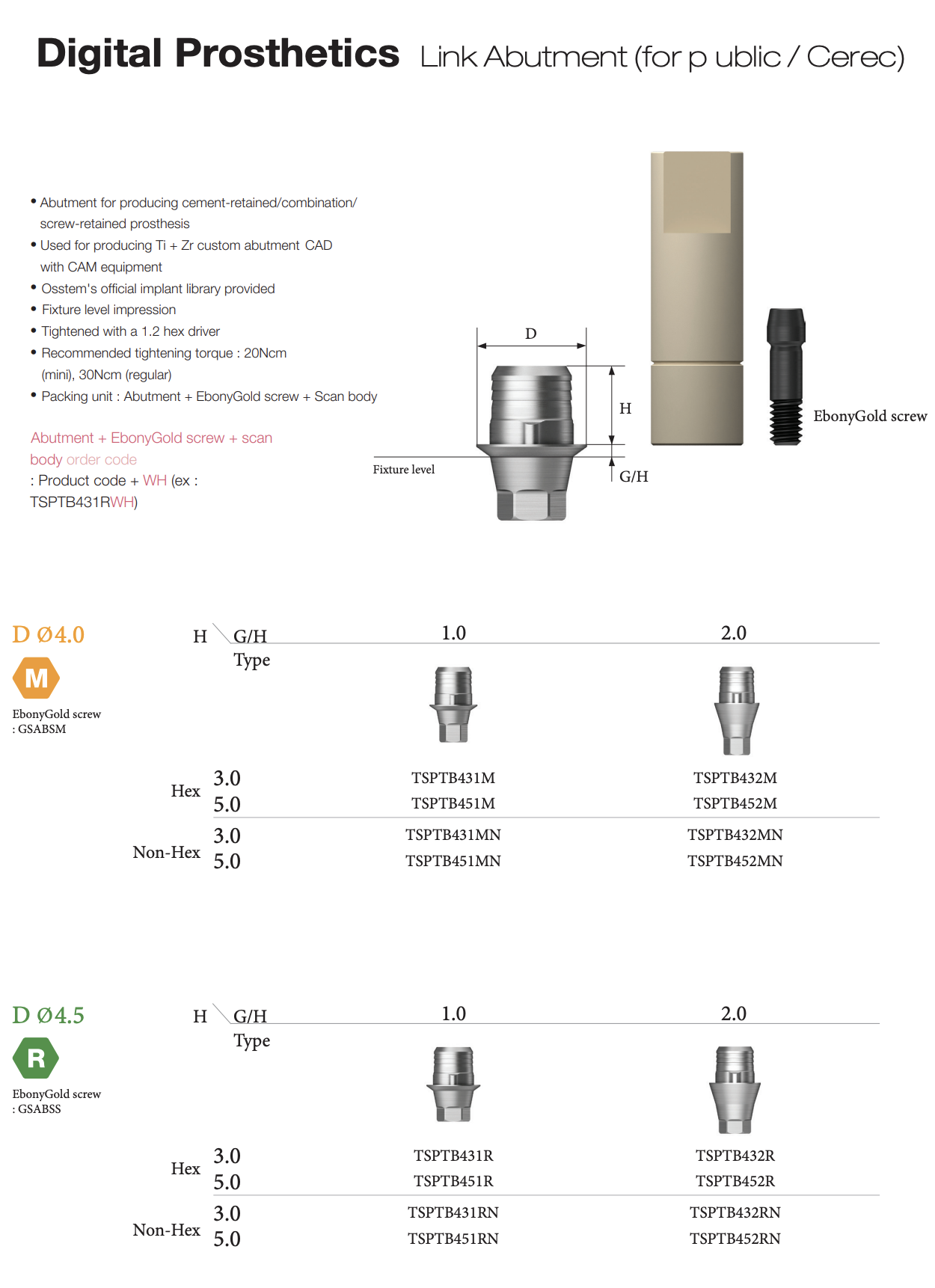

Link Abutment for Public / CEREC
Link Abutment for Public / CEREC, farklı CAD/CAM sistemleriyle kişiselleştirilmiş titanyum-zirkonya abutment veya implant üstü restorasyon hazırlanması için geliştirilmiş implant seviyesi bağlantı parçasıdır.
Başlıca özellikleri:
- Siman tutuculu restorasyonlara uygunluk
- Kombine protez üretimi
- Vida tutuculu protez üretimi
- Ti + Zr kişiselleştirilmiş abutment desteği
- CAD/CAM ekipmanlarıyla uyumluluk
- Osstem implant kütüphanesi desteği
- İmplant seviyesinde dijital ölçü
- Hex ve Non-Hex bağlantı seçenekleri
- Mini ve Regular implant platformları
- Farklı koronal ve gingival yükseklikler
Resmî Dijital İmplant Kütüphanesi
Görselde Link Abutment sistemi için Osstem’in resmî implant kütüphanesinin sunulduğu belirtilmektedir.
Dijital kütüphane, CAD yazılımında aşağıdaki bilgilerin doğru biçimde kullanılmasını destekler:
- İmplant bağlantı geometrisi
- Link Abutment boyutları
- Rotasyonel konum
- Vida kanalı
- Restorasyon taban seviyesi
- Scan Body geometrisi
- Hex ve Non-Hex bağlantı ayrımı
- Mini ve Regular platform seçimi
Kullanılan CAD/CAM yazılımının güncel ve ürünle uyumlu implant kütüphanesini içermesi gerekir.
Hex ve Non-Hex Seçenekleri
Hex Link Abutment
Hex modeller implantın internal bağlantısına rotasyonel olarak kilitlenir.
Özellikle:
- Tek implant üstü kronlarda
- Rotasyon kontrolünün gerekli olduğu restorasyonlarda
- Kişiselleştirilmiş tekli zirkonya abutmentlarda
- Tek üyeli vida tutuculu restorasyonlarda
kullanılır.
Non-Hex Link Abutment
Non-Hex modeller rotasyonel kilitlenme oluşturmaz.
Özellikle:
- Çok üyeli implant köprülerinde
- Splintli restorasyonlarda
- Ortak giriş yolu gereken vakalarda
- Birden fazla implantın tek altyapıda birleştirildiği uygulamalarda
değerlendirilebilir.
Ürün kodunun sonunda yer alan N, Non-Hex modeli ifade eder.
Mini ve Regular Platformlar
Link Abutment iki ana bağlantı grubunda sunulur:
- Mini – M
- Regular – R
Mini Platform
- Üst çap: Ø4.0 mm
- Uyumlu EbonyGold screw: GSABSM
- Önerilen sıkma torku: 20 Ncm
Regular Platform
- Üst çap: Ø4.5 mm
- Uyumlu EbonyGold screw: GSABSS
- Önerilen sıkma torku: 30 Ncm
Mini ve Regular platform bileşenleri birbirlerinin yerine kullanılmamalıdır.
Koronal ve Gingival Yükseklik Seçenekleri
Public / CEREC Link Abutment serisinde:
Koronal yükseklik – H
- 3.0 mm
- 5.0 mm
Gingival yükseklik – G/H
- 1.0 mm
- 2.0 mm
seçenekleri bulunur.

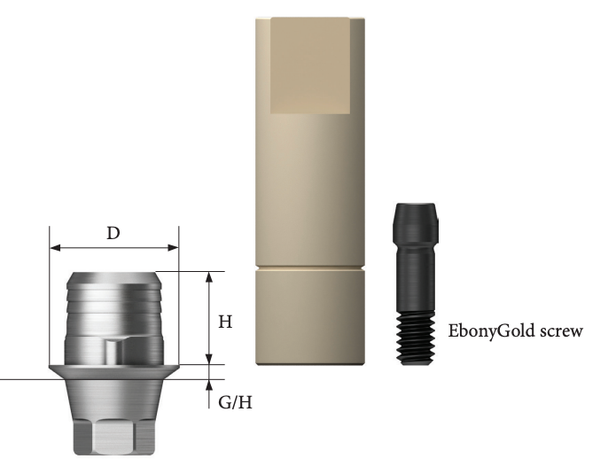

H değeri neyi ifade eder?
H, Link Abutmentın restorasyon içinde kalan bağlantı yüksekliğini ifade eder.
- H 3.0 mm daha sınırlı dikey mesafelerde değerlendirilebilir.
- H 5.0 mm daha geniş bağlantı yüzeyi ve restoratif retansiyon gerektiren vakalara uygundur.
G/H değeri neyi ifade eder?
G/H, implant platformu ile restorasyon bağlantı bölümünün başlangıcı arasındaki transmukozal yüksekliği belirtir.
- G/H 1.0 mm daha ince yumuşak dokular için
- G/H 2.0 mm daha kalın yumuşak doku veya daha derin implant yerleşimi için
değerlendirilebilir.
Mini Link Abutment Ürün Seçenekleri
H 3.0 mm
G/H 1.0 mm
- Hex: TSPTB431M
- Non-Hex: TSPTB431MN
G/H 2.0 mm
- Hex: TSPTB432M
- Non-Hex: TSPTB432MN
H 5.0 mm
G/H 1.0 mm
- Hex: TSPTB451M
- Non-Hex: TSPTB451MN
G/H 2.0 mm
- Hex: TSPTB452M
- Non-Hex: TSPTB452MN
Regular Link Abutment Ürün Seçenekleri
H 3.0 mm
G/H 1.0 mm
- Hex: TSPTB431R
- Non-Hex: TSPTB431RN
G/H 2.0 mm
- Hex: TSPTB432R
- Non-Hex: TSPTB432RN
H 5.0 mm
G/H 1.0 mm
- Hex: TSPTB451R
- Non-Hex: TSPTB451RN
G/H 2.0 mm
- Hex: TSPTB452R
- Non-Hex: TSPTB452RN
Paket İçeriği ve Sipariş Kodu
Standart paket içeriği:
- Link Abutment
- EbonyGold screw
- Scan Body
Üç bileşen birlikte sipariş edilecekse ürün kodunun sonuna WH eklenir.
Örnek:
TSPTB431RWH

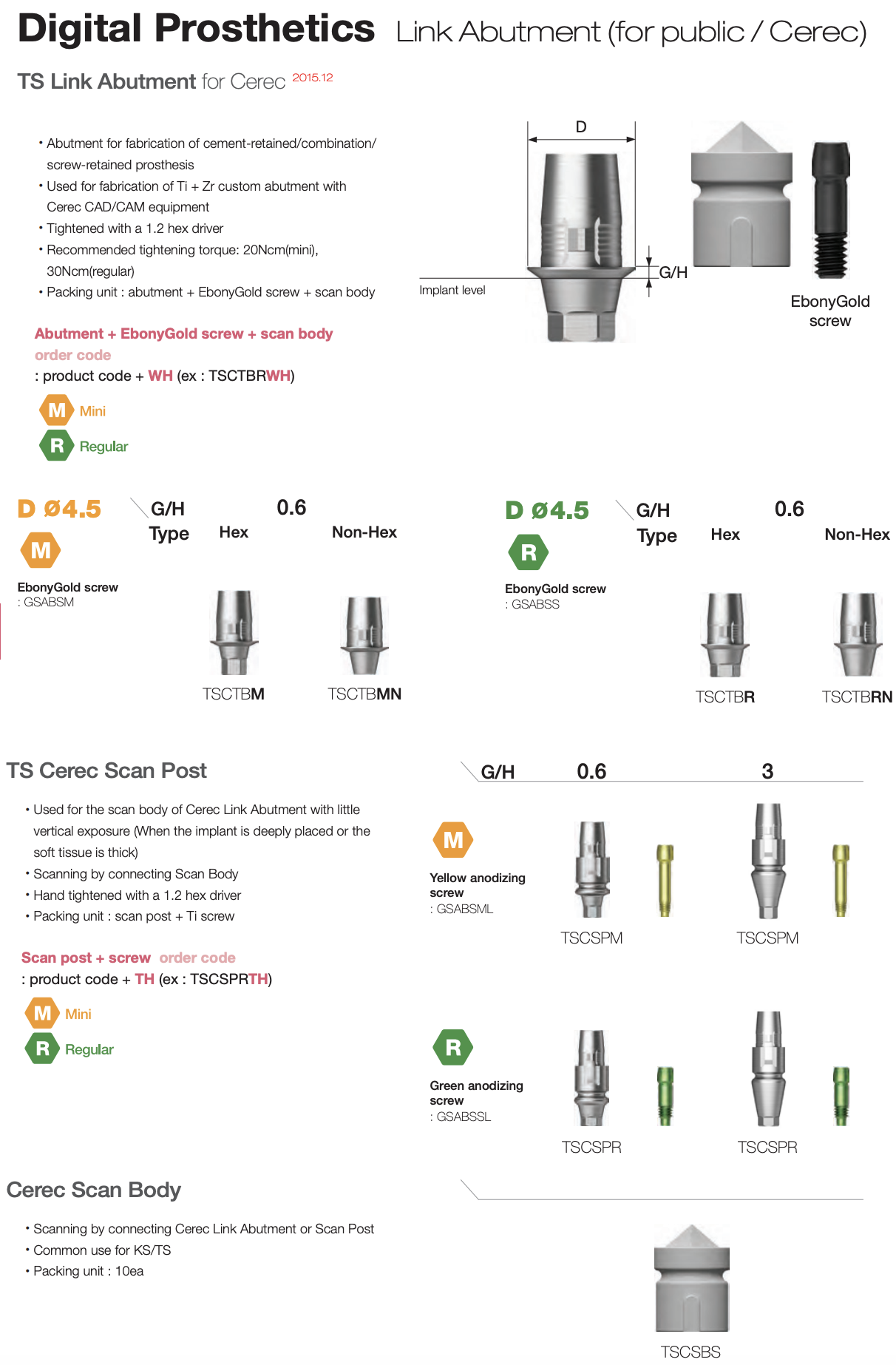

TS Link Abutment for CEREC
TS Link Abutment for CEREC, CEREC CAD/CAM sistemiyle titanyum-zirkonya kişiselleştirilmiş abutment ve implant üstü restorasyon hazırlanmasına yönelik özel Link Abutment serisidir.
Başlıca kullanım amaçları:
- CEREC ile kişiselleştirilmiş zirkonya abutment
- Siman tutuculu implant kronu
- Vida tutuculu implant kronu
- Kombine implant restorasyonu
- Dijital implant üstü protez üretimi
Teknik Özellikler
- Mini ve Regular platform seçenekleri
- Hex ve Non-Hex alternatifleri
- Ø4.5 mm üst bağlantı çapı
- G/H 0.6 mm
- 1.2 Hex Driver uyumluluğu
- Mini için 20 Ncm tork
- Regular için 30 Ncm tork
- EbonyGold screw ve Scan Body ile paketleme
Mini TS Link Abutment for CEREC
- Hex: TSCTBM
- Non-Hex: TSCTBMN
- Uyumlu EbonyGold screw: GSABSM
Regular TS Link Abutment for CEREC
- Hex: TSCTBR
- Non-Hex: TSCTBRN
- Uyumlu EbonyGold screw: GSABSS
Paket Sipariş Kodu
Link Abutment, EbonyGold screw ve Scan Body birlikte sipariş edilecekse ürün koduna WH eklenir.
Örnek:
TSCTBRWH
TS CEREC Scan Post
TS CEREC Scan Post, implantın derin yerleştirildiği veya yumuşak dokunun kalın olduğu durumlarda CEREC Scan Body’nin ağız içinde daha görünür ve taranabilir seviyeye taşınmasını sağlayan dijital ölçü bileşenidir.
Scan Post:
- Link Abutment üzerine bağlanır.
- Scan Body için yükseltilmiş bağlantı oluşturur.
- Derin implantlarda tarama görünürlüğünü artırır.
- 1.2 Hex Driver ile elle sıkılır.
- Mini ve Regular bağlantı seçeneklerine sahiptir.
- Scan Post ve Ti screw ile paketlenir.
Mini TS CEREC Scan Post
G/H seçenekleri:
- 0.6 mm
- 3.0 mm
Ürün kodu:
- TSCSPM
Uyumlu sarı anodize vida:
- GSABSML
Regular TS CEREC Scan Post
G/H seçenekleri:
- 0.6 mm
- 3.0 mm
Ürün kodu:
- TSCSPR
Uyumlu yeşil anodize vida:
- GSABSSL
Scan Post ve vida birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.
Örnek:
TSCSPRTH
CEREC Scan Body
CEREC Scan Body, CEREC Link Abutment veya Scan Post üzerine bağlanarak implantın konumunun dijital taramaya aktarılmasını sağlar.
Başlıca özellikleri:
- Link Abutment üzerine bağlanabilir.
- Scan Post üzerine bağlanabilir.
- KS ve TS sistemlerinde ortak kullanılabilir.
- Dijital rotasyon ve bağlantı bilgisini CAD yazılımına aktarır.
- Paketleme birimi 10 adettir.
Ürün kodu:
- TSCSBS

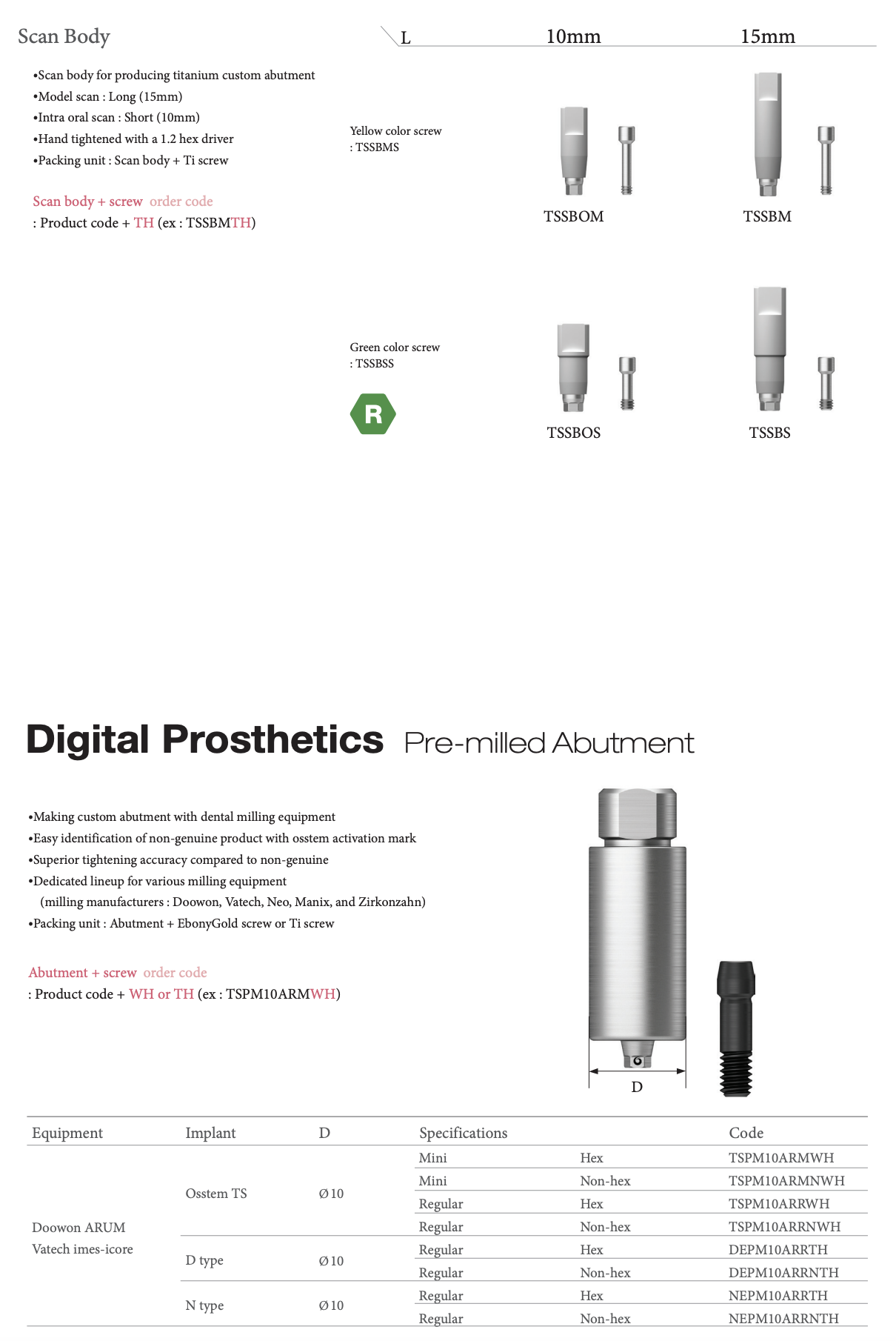

Standart Scan Body
Scan Body, titanyum kişiselleştirilmiş abutment ve implant üstü restorasyon üretiminde implantın üç boyutlu konumunu dijital ortama aktaran tarama parçasıdır.
İki farklı uzunluk seçeneği sunulur:
- 10 mm
- 15 mm
10 mm Scan Body
Kısa model, temel olarak ağız içi taramada kullanılır.
Mini
- TSSBOM
Regular
- TSSBOS
15 mm Scan Body
Uzun model, laboratuvar modeli üzerinde yapılan taramalarda veya daha fazla görünürlük gereken durumlarda kullanılır.
Mini
- TSSBM
Regular
- TSSBS
Uyumlu Vidalar
Mini Scan Body için sarı renk kodlu vida:
- TSSBMS
Regular Scan Body için yeşil renk kodlu vida:
- TSSBSS
Scan Body ve Ti screw birlikte sipariş edilecekse ürün koduna TH eklenir.
Örnek:
TSSBMTH
Scan Body Kullanımında Dikkat Edilmesi Gerekenler
- Scan Body implant bağlantısına tam olarak oturtulmalıdır.
- Tarama yüzeyi kan, tükürük ve tarama tozundan temizlenmelidir.
- Tarama yüzeyindeki düzlem ve referans geometrileri eksiksiz kaydedilmelidir.
- CAD yazılımında doğru implant sistemi ve ürün kütüphanesi seçilmelidir.
- Mini ve Regular Scan Body’ler karıştırılmamalıdır.
- Tarama öncesinde Scan Body’nin rotasyonu ve oturumu radyografik veya klinik olarak kontrol edilmelidir.
Pre-Milled Abutment
Pre-Milled Abutment, kişiselleştirilmiş implant üstü titanyum abutmentların dental frezeleme cihazlarında üretilmesi için kullanılan ön işlenmiş titanyum bloktur.
İmplant bağlantısı üretici tarafından hassas biçimde hazırlanmıştır. Koronal gövde ise frezeleme cihazında vaka özelinde işlenerek kişiselleştirilmiş abutment haline getirilir.
Pre-Milled Abutment Avantajları
- Kişiselleştirilmiş titanyum abutment üretimi
- Hazır ve hassas implant bağlantısı
- CAD/CAM ile vaka özelinde koronal tasarım
- Marjin, açı ve çıkış profili düzenleme imkânı
- Tekli kron ve köprü restorasyonlarına uygunluk
- Hex ve Non-Hex seçenekleri
- Mini ve Regular platform uyumluluğu
- Farklı frezeleme cihazlarına yönelik özel ürün kodları
Görselde ürün üzerinde orijinallik ve sistem tanımlaması için Osstem aktivasyon işaretinin bulunduğu belirtilmektedir.
Uyumlu Frezeleme Sistemleri
Görselde aşağıdaki frezeleme ekipmanları için özel ürün seçenekleri gösterilmektedir:
- Doowon ARUM
- Vatech imes-icore
- Neo
- Manix
- Zirkonzahn
Ürün kodu kullanılan frezeleme cihazına, implant platformuna ve Hex/Non-Hex bağlantı tipine göre seçilmelidir.
Osstem TS – Ø10 mm
Mini Hex
- TSPM10ARMWH
Mini Non-Hex
- TSPM10ARMNWH
Regular Hex
- TSPM10ARRWH
Regular Non-Hex
- TSPM10ARRNWH
D Type – Ø10 mm
Regular Hex
- DEPM10ARRTH
Regular Non-Hex
- DEPM10ARRNTH
N Type – Ø10 mm
Regular Hex
- NEPM10ARRTH
Regular Non-Hex
- NEPM10ARRNTH
Paket İçeriği
Ürün tipine göre paket içeriği:
- Pre-Milled Abutment
- EbonyGold screw veya Ti screw
Sipariş kodunun sonunda WH veya TH uzantısı kullanılabilir. Seçim, ilgili ürün ve vida tipine göre yapılmalıdır.

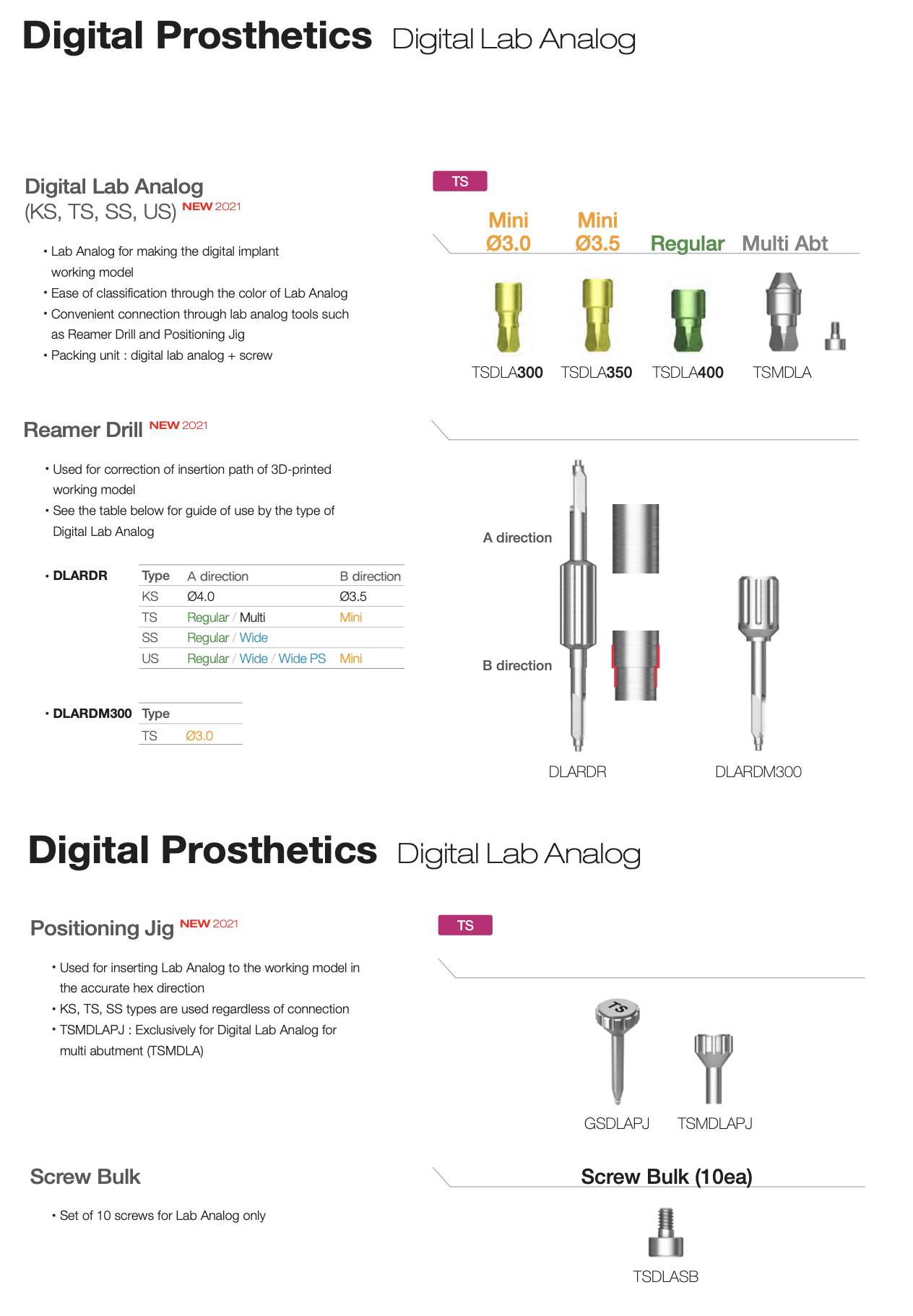

Digital Lab Analog
Digital Lab Analog, ağız içi tarama verilerinden hazırlanan 3D baskılı implant çalışma modellerinde implant veya Multi Abutment bağlantısının fiziksel olarak yeniden oluşturulmasını sağlayan dijital laboratuvar analogudur.
Digital Lab Analog:
- 3D baskılı implant çalışma modeline yerleştirilir.
- Dijital ölçünün fiziksel modele aktarılmasını sağlar.
- İmplant platformunun bağlantı ve rotasyon bilgisini korur.
- Protetik restorasyonun model üzerinde kontrol edilmesine imkân verir.
- Renk kodlarıyla platform ayrımını kolaylaştırır.
- Reamer Drill ve Positioning Jig ile birlikte kullanılabilir.
TS Digital Lab Analog Seçenekleri
Mini Ø3.0
- TSDLA300
Mini Ø3.5
- TSDLA350
Regular
- TSDLA400
Multi Abutment
- TSMDLA
Paket içeriği:
- Digital Lab Analog
- Sabitleme vidası
Reamer Drill
Reamer Drill, 3D baskılı implant çalışma modelinde Digital Lab Analog için hazırlanan yuvanın giriş yolunu ve bağlantı yüzeyini düzeltmek amacıyla kullanılır.
Reamer Drill:
- Baskı toleransından kaynaklanan uyumsuzlukları azaltır.
- Analog yuvasının doğru çapta hazırlanmasına yardımcı olur.
- Digital Lab Analogun modele tam oturmasını destekler.
- Farklı implant sistemleri ve platformlar için yönlendirilmiş kullanım sunar.
DLARDR
DLARDR farklı implant sistemlerinde A ve B yönleriyle kullanılabilir.
Görselde TS sistemi için:
- A yönü: Regular / Multi
- B yönü: Mini
olarak belirtilmektedir.
DLARDM300
Mini Ø3.0 TS Digital Lab Analog yuvasının hazırlanması için kullanılan özel Reamer Drill:
- DLARDM300
Positioning Jig
Positioning Jig, Digital Lab Analogun 3D baskılı çalışma modeline doğru hex yönünde ve doğru rotasyonda yerleştirilmesine yardımcı olur.
Başlıca işlevleri:
- Analogun rotasyon yönünü belirlemek
- Hex bağlantıyı doğru konumda yerleştirmek
- Model ile analog arasındaki konumsal doğruluğu artırmak
- Dijital tasarımla fiziksel model arasındaki uyumu korumak
Standart Positioning Jig
KS, TS ve SS sistemlerinde bağlantı tipinden bağımsız kullanılabilir.
Ürün kodu:
- GSDLAPJ
Multi Abutment Positioning Jig
Multi Abutment Digital Lab Analog için özel konumlandırma aparatı:
- TSMDLAPJ
Digital Lab Analog Screw Bulk
Digital Lab Analoglar için 10 adet sabitleme vidası içeren yedek vida setidir.
Ürün kodu:
- TSDLASB
Paket içeriği:
- 10 adet Digital Lab Analog vidası
Dijital İş Akışı
Link Abutment sistemiyle uygulanabilecek genel dijital protetik iş akışı şu şekildedir:
- İmplant platformu Mini veya Regular olarak belirlenir.
- Tekli restorasyonda Hex, çoklu restorasyonda uygun olduğunda Non-Hex model seçilir.
- Yumuşak doku seviyesine göre G/H belirlenir.
- Restoratif mesafeye göre Link Abutment yüksekliği seçilir.
- Uygun Link Abutment implant üzerine yerleştirilir.
- Scan Body veya CEREC Scan Post bağlanır.
- Ağız içi tarayıcıyla implant çevresi ve karşı çene kaydedilir.
- CAD yazılımında doğru Osstem implant kütüphanesi seçilir.
- Kişiselleştirilmiş zirkonya, titanyum veya hibrit restorasyon tasarlanır.
- Restorasyon CAM cihazında üretilir.
- Pre-Milled Abutment kullanılacaksa koronal yapı uygun frezeleme cihazında işlenir.
- Gerekli durumlarda dijital çalışma modeli 3D yazıcıyla üretilir.
- Model yuvası Reamer Drill ile düzeltilir.
- Digital Lab Analog Positioning Jig ile doğru yönde yerleştirilir.
- Restorasyonun marjin, kontak, oklüzyon ve pasif uyumu kontrol edilir.
- Abutment uygun EbonyGold screw veya Ti screw ile implanta bağlanır.
- Mini bağlantıya 20 Ncm, Regular bağlantıya 30 Ncm tork uygulanır.
- Hibrit yapı Link Abutment üzerine üretici tarafından önerilen protokole göre bağlanır.
Link Abutment Seçim Rehberi
Ürün seçilirken şu kriterler değerlendirilmelidir:
- İmplantın Mini veya Regular platformda olması
- Restorasyonun tekli veya çok üyeli olması
- Hex veya Non-Hex bağlantı gereksinimi
- Kullanılan CAD/CAM yazılımı
- CEREC veya genel CAD/CAM iş akışı
- Link Abutment koronal yüksekliği
- Gingival yükseklik
- Kullanılan Scan Body tipi
- Ağız içi veya laboratuvar taraması yapılması
- Kişiselleştirilmiş zirkonya ya da titanyum abutment planı
- Kullanılan frezeleme cihazı
- 3D baskılı model ve Digital Lab Analog gereksinimi
Link Abutment ile Pre-Milled Abutment Arasındaki Fark
Link Abutment
- Hazır titanyum bağlantı tabanıdır.
- Üzerine ayrı bir zirkonya veya restoratif koronal yapı bağlanır.
- Hibrit abutment ve hibrit kron üretiminde kullanılır.
- Titanyum taban büyük ölçüde değiştirilmeden kullanılır.
- Scan Body ve implant kütüphanesiyle dijital olarak tasarlanır.
Pre-Milled Abutment
- Uzun titanyum blok biçimindedir.
- Koronal bölüm frezeleme cihazında doğrudan işlenir.
- Tam titanyum kişiselleştirilmiş abutment üretir.
- Frezeleme cihazına özel tutucu ve ürün kodu gerektirir.
- Ayrı bir zirkonya koronal yapıya ihtiyaç duymadan kişiselleştirilebilir.
Bu nedenle Link Abutment ve Pre-Milled Abutment ayrı ürünler olarak açılmalıdır.
Link Abutment ile Scan Body Arasındaki Fark
Link Abutment
- Restorasyonun kalıcı protetik bileşenidir.
- İmplant üzerinde kalır.
- Zirkonya veya CAD/CAM restorasyona bağlantı oluşturur.
- Fonksiyon sırasında protezin bir parçasıdır.
Scan Body
- Dijital ölçü almak için geçici olarak kullanılır.
- İmplant veya Link Abutment konumunu tarayıcıya aktarır.
- Tarama tamamlandıktan sonra çıkarılır.
- Nihai protezin içinde kalmaz.
