Açıklama
FreeForm ST Abutment – Şekillendirilebilir İmplant Üstü Protetik Abutment
FreeForm ST Abutment, siman tutuculu veya kombine implant üstü restorasyonların hazırlanması için kullanılan, uzun ve işlenebilir gövde yapısına sahip kişiselleştirilebilir bir protetik abutmenttır.
Standart prefabrike abutmentlardan farklı olarak FreeForm ST Abutmentın koronal gövdesi, restorasyonun marjin seviyesi, çıkış profili, giriş yolu ve klinik yüksekliği dikkate alınarak aşındırılabilir. Böylece implantın konumuna ve çevresindeki yumuşak doku anatomisine uygun, vaka özelinde bir protetik dayanak hazırlanabilir.
Ürün; Mini ve Regular implant platformları, farklı çaplar, iki ayrı gingival yükseklik ve Hex/Non-Hex bağlantı seçenekleriyle sunulur. İmplant bağlantısına EbonyGold screw ile sabitlenir.
FreeForm ST Abutment Ne İçin Kullanılır?
FreeForm ST Abutment, standart abutment formunun restoratif plana yeterince uyum sağlamadığı vakalarda kişiselleştirilmiş protetik dayanak oluşturmak amacıyla kullanılır.
Başlıca kullanım amaçları:
- Siman tutuculu implant üstü kron hazırlanması
- Kombine implant protezlerinin üretilmesi
- Kişiselleştirilmiş abutment marjı oluşturulması
- İmplant üstü tek kron restorasyonları
- Çok üyeli implant köprüleri
- Restorasyon giriş yolunun düzenlenmesi
- Yumuşak dokuya uygun servikal kontur hazırlanması
- Farklı oklüzal mesafelere göre abutment yüksekliğinin ayarlanması
- Standart abutmentların yetersiz kaldığı anatomik vakaların yönetilmesi
FreeForm ST Abutment seçilirken implant platformu, implantın açısı, yumuşak doku kalınlığı, kullanılabilir protetik mesafe ve planlanan restorasyon tipi birlikte değerlendirilmelidir.
Şekillendirilebilir Uzun Gövde Tasarımı

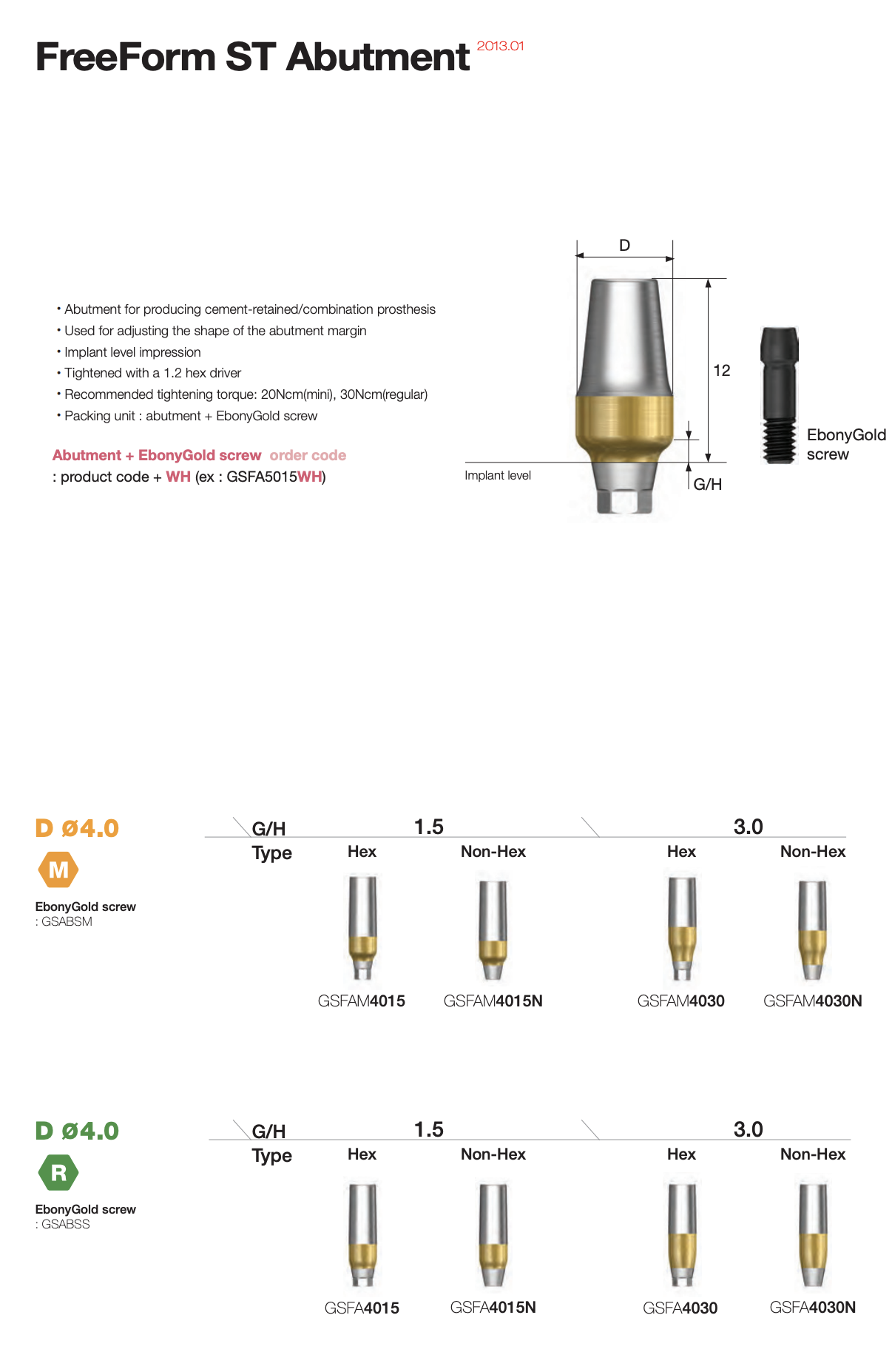

FreeForm ST Abutmentın teknik çiziminde toplam koronal gövde yüksekliği yaklaşık 12 mm olarak gösterilmektedir.
Uzun gövde yapısı:
- Abutment yüksekliğinin klinik mesafeye göre kısaltılmasını,
- Servikal marjin seviyesinin kişiselleştirilmesini,
- Protetik giriş yolunun düzenlenmesini,
- Kron için yeterli retansiyon yüzeyi hazırlanmasını,
- Anterior ve posterior restorasyonlara uyarlanmasını
sağlar.
Abutment aşındırılırken implant bağlantı bölgesine, iç vida yuvasına ve vida kanalına zarar verilmemelidir. Gereğinden fazla kısaltma yapılması, siman tutuculu restorasyonun retansiyonunu azaltabilir.
Abutment Marjının Kişiselleştirilmesi
Ürünün temel avantajlarından biri, restorasyon marjının standart bir seviyeye bağlı kalmadan vaka özelinde hazırlanabilmesidir.
Marjin kişiselleştirmesi sayesinde:
- Bukkal ve lingual doku yükseklikleri ayrı ayrı dikkate alınabilir.
- Restorasyon marjı yumuşak doku konturuna uyarlanabilir.
- Siman fazlasının klinik olarak temizlenebileceği bir seviye oluşturulabilir.
- Anterior bölgede estetik marjin geçişi hazırlanabilir.
- Posterior bölgede daha geniş bir servikal destek sağlanabilir.
- Diş eti çıkış profili doğal diş anatomisine yaklaştırılabilir.
Marjinin çok derinde bırakılması, siman temizliğini zorlaştırabileceğinden restoratif planlama sırasında erişilebilirlik dikkate alınmalıdır.
Siman Tutuculu Restorasyonlara Uygunluk
FreeForm ST Abutment, temel olarak siman tutuculu kron ve köprülerin hazırlanmasına uygun bir protetik abutmenttır.
Siman tutuculu yaklaşım:
- Kron üzerinde vida giriş deliği oluşmasını önler.
- Restorasyonun oklüzal ve estetik yüzeyinin daha serbest tasarlanmasını sağlar.
- Abutment gövdesinin restorasyon giriş yoluna göre hazırlanmasına imkân verir.
- Kron veya köprünün kişiselleştirilmiş abutment üzerine simante edilmesini destekler.
Restorasyon simante edildikten sonra peri-implant dokularda kalan fazla siman tamamen uzaklaştırılmalıdır.
Kombine Protez Uygulamaları
FreeForm ST Abutment, vaka ve laboratuvar planına bağlı olarak kombine implant üstü protezlerde de kullanılabilir.
Kombine protetik planlama özellikle:
- Birden fazla implantın farklı açılarda bulunduğu vakalarda,
- Ortak giriş yolunun hazırlanması gerektiğinde,
- Siman ve vida tutuculu bileşenlerin aynı restorasyonda kullanıldığı durumlarda,
- Kişiselleştirilmiş protetik altyapı gereken köprülerde
değerlendirilebilir.
İmplant Seviyesinde Ölçü
Görselde FreeForm ST Abutmentın implant seviyesinde ölçü iş akışıyla kullanıldığı belirtilmektedir.
İmplant seviyesinde ölçü sayesinde:
- İmplantın üç boyutlu konumu,
- Platform tipi,
- Rotasyonel pozisyonu,
- İmplant açısı,
- Çevre yumuşak doku seviyesi
laboratuvar modeline aktarılır.
Uygun implant analogu üzerine bağlanan FreeForm ST Abutment, laboratuvar ortamında restoratif plana göre şekillendirilebilir.
Mini ve Regular Platform Seçenekleri
FreeForm ST Abutment iki temel implant bağlantı grubunda sunulur:
- Mini – M
- Regular – R
Mini platform turuncu, Regular platform ise yeşil renk koduyla gösterilmektedir.
Mini FreeForm ST Abutment
Mini platform seçeneği dar implant bağlantılarıyla kullanılmak üzere tasarlanmıştır.
Görselde sunulan çap:
- Ø4.0 mm
Mini platform için kullanılan EbonyGold screw:
- GSABSM
Önerilen sıkma torku:
- 20 Ncm
Regular FreeForm ST Abutment
Regular platform seçenekleri standart implant bağlantılarıyla kullanılır.
Görselde sunulan çaplar:
- Ø4.0 mm
- Ø5.0 mm
- Ø6.0 mm
- Ø7.0 mm
Regular platform için kullanılan EbonyGold screw:
- GSABSS
Önerilen sıkma torku:
- 30 Ncm
Mini ve Regular bağlantılar birbiri yerine kullanılmamalıdır.
Hex ve Non-Hex Seçenekleri
FreeForm ST Abutment ürün ailesinde Hex ve Non-Hex bağlantı alternatifleri bulunur.
Hex FreeForm ST Abutment
Hex modeller implantın internal hex bağlantısına rotasyonel olarak kilitlenir.
Özellikle:
- Tek implant üstü kronlarda
- Rotasyon kontrolünün gerekli olduğu vakalarda
- Abutmentın belirli bir yönde konumlandırılması gereken durumlarda
- Tekli siman tutuculu restorasyonlarda
tercih edilir.
Non-Hex FreeForm ST Abutment
Non-Hex modeller implant bağlantısında rotasyonel kilitlenme oluşturmaz.
Özellikle:
- İmplant üstü çok üyeli köprülerde
- Splintli restorasyonlarda
- Ortak giriş yolunun gerekli olduğu vakalarda
- Pasif uyumun ön planda olduğu çoklu implant restorasyonlarında
değerlendirilebilir.
Ürün kodunun sonunda bulunan N harfi Non-Hex modeli ifade eder.
Gingival Yükseklik Seçenekleri
FreeForm ST Abutment ürün ailesinde iki farklı gingival yükseklik bulunur:
- G/H 1.5 mm
- G/H 3.0 mm
G/H değeri, implant platformu ile abutmentın şekillendirilebilir koronal bölümünün başlangıcı arasındaki transmukozal yüksekliği ifade eder.
G/H 1.5 mm
Daha ince yumuşak dokunun veya implantın daha yüzeysel yerleştirildiği vakaların yönetilmesine uygundur.
G/H 3.0 mm
Daha kalın yumuşak dokuya veya daha derin implant yerleşimine yönelik seçenektir.
Gingival yükseklik seçilirken:
- İmplant platformunun doku altındaki konumu
- Bukkal ve lingual doku kalınlığı
- Restorasyon marjının erişilebilirliği
- Siman temizliği
- Planlanan çıkış profili
- Estetik gereksinimler
birlikte değerlendirilmelidir.
Straight Gövde Seçeneği
Görselde Regular Ø5.0 mm grubunda ayrıca Straight olarak belirtilen ayrı bir ürün serisi yer almaktadır.
Straight seri:
- Daha silindirik ve paralel koronal gövde yapısına sahiptir.
- Laboratuvar veya klinikte geniş kişiselleştirme alanı sağlar.
- Siman tutuculu restorasyon için düz bir başlangıç geometrisi sunar.
- Giriş yolunun tamamen kullanıcı tarafından şekillendirilmesini kolaylaştırır.
Bu serinin ürün kodlarında GSFAS öneki kullanılmaktadır.
Standart konik FreeForm ST ürünlerinde ise GSFA öneki görülmektedir.
EbonyGold Screw
FreeForm ST Abutment, implant bağlantısına özel EbonyGold screw kullanılarak sabitlenir.
Uyumlu vida seçenekleri:
- Mini platform: GSABSM
- Regular platform: GSABSS
EbonyGold screw:
- Abutmentı implant bağlantısında stabilize eder.
- Uygulanan torku implant-abutment bağlantısına aktarır.
- Fonksiyon sırasında protetik bileşenin konumunu korumaya yardımcı olur.
Sürücü ve Önerilen Tork
FreeForm ST Abutment, 1.2 Hex Driver kullanılarak sıkılır.
Önerilen sıkma torkları:
- Mini platform: 20 Ncm
- Regular platform: 30 Ncm
Nihai sıkma işlemi kalibre edilmiş tork anahtarıyla ve güncel üretici talimatlarına göre yapılmalıdır.
Paket İçeriği ve Sipariş Kodu
Standart paketleme birimi:
- FreeForm ST Abutment
- EbonyGold screw
Abutment ile EbonyGold screw birlikte sipariş edilecekse ürün kodunun sonuna WH eklenir.
Örnek:
- Abutment kodu:
GSFA5015 - Abutment + EbonyGold screw:
GSFA5015WH
Mini FreeForm ST Abutment Seçenekleri
Ø4.0 mm Mini FreeForm ST Abutment
G/H 1.5 mm
- Hex – GSFAM4015
- Non-Hex – GSFAM4015N
G/H 3.0 mm
- Hex – GSFAM4030
- Non-Hex – GSFAM4030N
Mini ürünlerde uyumlu EbonyGold screw:
- GSABSM
Regular FreeForm ST Abutment Seçenekleri
Ø4.0 mm Regular FreeForm ST Abutment
G/H 1.5 mm
- Hex – GSFA4015
- Non-Hex – GSFA4015N
G/H 3.0 mm
- Hex – GSFA4030
- Non-Hex – GSFA4030N

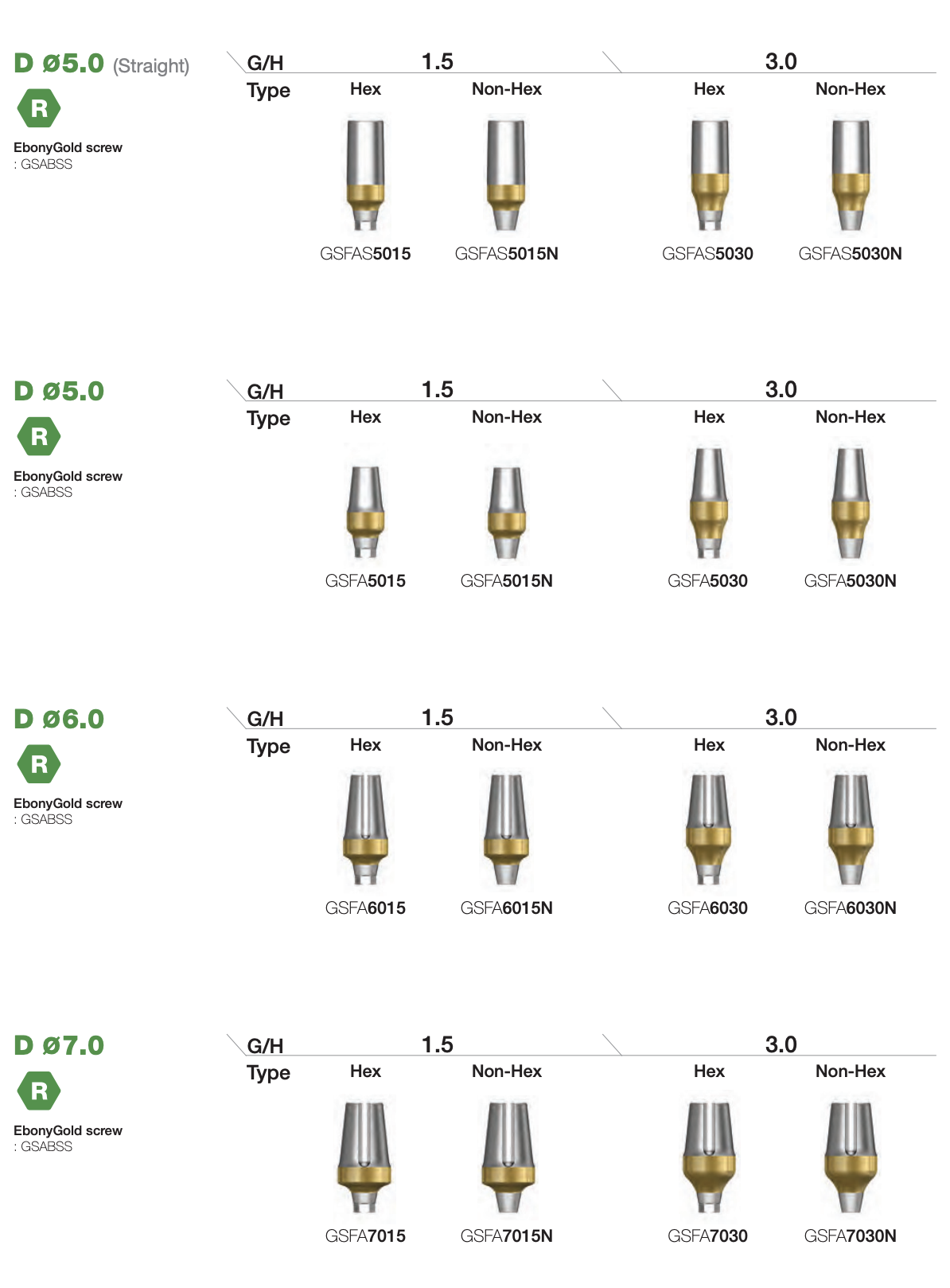

Ø5.0 mm Regular FreeForm ST Abutment – Straight Seri
Straight gövdeli Ø5.0 mm seçenekler:
G/H 1.5 mm
- Hex – GSFAS5015
- Non-Hex – GSFAS5015N
G/H 3.0 mm
- Hex – GSFAS5030
- Non-Hex – GSFAS5030N
Ø5.0 mm Regular FreeForm ST Abutment – Konik Seri
Standart konik gövdeli Ø5.0 mm seçenekler:
G/H 1.5 mm
- Hex – GSFA5015
- Non-Hex – GSFA5015N
G/H 3.0 mm
- Hex – GSFA5030
- Non-Hex – GSFA5030N
Ø6.0 mm Regular FreeForm ST Abutment
G/H 1.5 mm
- Hex – GSFA6015
- Non-Hex – GSFA6015N
G/H 3.0 mm
- Hex – GSFA6030
- Non-Hex – GSFA6030N
Ø7.0 mm Regular FreeForm ST Abutment
G/H 1.5 mm
- Hex – GSFA7015
- Non-Hex – GSFA7015N
G/H 3.0 mm
- Hex – GSFA7030
- Non-Hex – GSFA7030N
Çap Seçeneklerinin Kullanımı
FreeForm ST Abutment çapı, restorasyonun servikal genişliği ve yumuşak doku çıkış profiline göre seçilir.
Ø4.0 mm
- Dar restoratif alanlar
- Anterior bölge
- Dar çaplı implant platformları
- Küçük servikal çıkış profilleri
Ø5.0 mm
- Premolar ve standart tek diş restorasyonları
- Orta genişlikte çıkış profili
- Straight veya konik gövde ihtiyacı bulunan vakalar
Ø6.0 mm
- Posterior bölge
- Daha geniş kron servikal profili
- Geniş yumuşak doku desteği gereken vakalar
Ø7.0 mm
- Molar restorasyonları
- Geniş posterior çıkış profili
- Daha hacimli protetik altyapı gereken durumlar
Kesin çap seçimi implantın platformuyla, komşu dişlerle ve yumuşak doku formuyla uyumlu olmalıdır.
FreeForm ST Abutment Seçim Rehberi
Uygun ürün belirlenirken şu kriterler değerlendirilmelidir:
- İmplantın Mini veya Regular bağlantıda olması
- Restorasyonun tekli ya da çok üyeli olması
- Hex veya Non-Hex bağlantı ihtiyacı
- İmplant çevresindeki yumuşak doku kalınlığı
- G/H 1.5 veya 3.0 mm gereksinimi
- Restorasyonun servikal çapı
- Straight veya konik gövde ihtiyacı
- Kullanılabilir oklüzal mesafe
- Hazırlanacak siman marjının seviyesi
- Abutment üzerinde yapılacak aşındırma miktarı
Tekli kronlarda genellikle Hex, splintli köprülerde ise restorasyon planına göre Non-Hex seçenek değerlendirilir.
FreeForm ST Abutment ile Transfer Abutment Arasındaki Fark
Transfer Abutment
- Standart konik ve prefabrike gövde ölçülerine sahiptir.
- Farklı H ve G/H seçenekleriyle kullanıma hazır sunulur.
- Daha sınırlı kişiselleştirme gerektiren vakalara uygundur.
- Uygun modellerde abutment seviyesinde ölçü alınabilir.
FreeForm ST Abutment
- Yaklaşık 12 mm uzun ve işlenebilir gövdeye sahiptir.
- Marjin ve koronal form vaka özelinde hazırlanabilir.
- Daha fazla aşındırma ve şekillendirme alanı sunar.
- Standart abutmentın yetersiz kaldığı vakalarda tercih edilir.
- Straight ve konik gövde alternatifleri bulunur.
FreeForm ST Abutment ile NP-Cast Abutment Arasındaki Fark
NP-Cast Abutment
- Döküm işlemiyle kişiselleştirilir.
- Kıymetsiz metal alaşımlarıyla laboratuvar dökümü için tasarlanmıştır.
- Koronal yapı mum modelaj ve döküm yoluyla oluşturulur.
FreeForm ST Abutment
- Prefabrike metal gövdesi doğrudan aşındırılarak hazırlanır.
- Döküm yapılmadan kişiselleştirilebilir.
- Marjin ve gövde formu frezeleme veya aşındırma yoluyla düzenlenir.
- Klinik ve laboratuvar sürecinde daha doğrudan bir çalışma sunar.
Bu iki ürün farklı üretim yöntemlerine sahip olduğundan ayrı ürünler olarak açılmalıdır.
FreeForm ST Abutment ile Angled Abutment Arasındaki Fark
Angled Abutment
- Fabrikasyon 17° açılı gövdeye sahiptir.
- A ve B tipi yön seçenekleri sunar.
- Açılı implantların protetik eksenini düzeltmek için tasarlanmıştır.
FreeForm ST Abutment
- Başlangıçta düz bir gövdeye sahiptir.
- Aşındırılarak marjin ve giriş yolu kişiselleştirilir.
- Sabit bir fabrikasyon açıya bağlı değildir.
- Restoratif plana göre daha serbest biçimde düzenlenebilir.
Klinik ve Laboratuvar İş Akışı
Genel protetik iş akışı şu şekilde ilerleyebilir:
- İmplant seviyesinde ölçü alınır.
- İmplant bağlantısı Mini veya Regular olarak belirlenir.
- Tekli restorasyon için Hex, çoklu restorasyon için uygun olduğunda Non-Hex model seçilir.
- Doku kalınlığına göre G/H 1.5 veya 3.0 mm belirlenir.
- Planlanan restorasyona göre abutment çapı seçilir.
- Gerekirse Ø5.0 Straight veya konik gövde alternatifi belirlenir.
- Abutment implant analogu üzerine bağlanır.
- Koronal gövde ve marjin restoratif plana göre aşındırılır.
- Giriş yolu ve retansiyon yüzeyleri hazırlanır.
- Restorasyon laboratuvar ortamında üretilir.
- Ağız içi prova ve marjin kontrolü yapılır.
- Abutment EbonyGold screw ile implanta bağlanır.
- Mini platforma 20 Ncm, Regular platforma 30 Ncm tork uygulanır.
- Nihai kron veya köprü abutment üzerine simante edilir.
- Fazla siman peri-implant dokulardan tamamen uzaklaştırılır.
İşleme Sırasında Dikkat Edilmesi Gerekenler
- İmplant bağlantı yüzeyi aşındırılmamalıdır.
- Vida yuvasına ve vida kanalına zarar verilmemelidir.
- Abutment duvarları gereğinden fazla inceltilmemelidir.
- Yeterli retansiyon yüksekliği korunmalıdır.
- Keskin marjin ve yüzey geçişleri bırakılmamalıdır.
- Siman marjı klinik olarak erişilebilir seviyede hazırlanmalıdır.
- Aşındırma sonrası yüzey düzgün biçimde bitirilmelidir.
- Nihai sıkmada doğru EbonyGold screw kullanılmalıdır.
- Mini ve Regular platform torkları karıştırılmamalıdır.
FreeForm ST Abutment Kullanım Alanları
- Siman tutuculu implant üstü kronlar
- Kombine implant protezleri
- Kişiselleştirilmiş abutment marjı
- Tek implant restorasyonları
- İmplant üstü köprüler
- Anterior estetik restorasyonlar
- Posterior geniş çaplı restorasyonlar
- Standart abutmentın yetersiz kaldığı vakalar
- Hex tekli restorasyonlar
- Non-Hex splintli restorasyonlar
- Mini ve Regular implant platformları
- Özel giriş yolu gereken implant vakaları
FreeForm ST Abutmentın Öne Çıkan Özellikleri
- İşlenebilir uzun protetik gövde
- Yaklaşık 12 mm koronal yükseklik
- Kişiselleştirilebilir abutment marjı
- Siman tutuculu restorasyonlara uygunluk
- Kombine protez desteği
- Mini ve Regular platform seçenekleri
- Hex ve Non-Hex alternatifleri
- G/H 1.5 ve 3.0 mm seçenekleri
- Ø4.0–Ø7.0 mm çap alternatifleri
- Ø5.0 Straight gövde seçeneği
- İmplant seviyesinde ölçü
- EbonyGold screw ile bağlantı
- 1.2 Hex Driver uyumluluğu
- Mini için 20 Ncm tork
- Regular için 30 Ncm tork
Kişiselleştirilmiş Siman Tutuculu Restorasyonlar İçin Esnek Çözüm
FreeForm ST Abutment, standart prefabrike abutmentların marjin, gövde yüksekliği veya çıkış profili bakımından yetersiz kaldığı vakalarda daha serbest bir protetik tasarım yapılmasını sağlayan şekillendirilebilir bir implant abutmentıdır.
Uzun işlenebilir gövdesi, farklı çapları, Hex ve Non-Hex bağlantı seçenekleri ile klinisyen ve laboratuvara vaka özelinde abutment hazırlama imkânı sunar. Böylece restorasyon marjı, servikal kontur ve giriş yolu implantın konumuna ve yumuşak doku anatomisine göre düzenlenebilir.
