Açıklama
NP-Cast Abutment – Döküm Yoluyla Kişiselleştirilebilir İmplant Abutmentı
NP-Cast Abutment, siman tutuculu, vida tutuculu veya kombine implant üstü restorasyonların laboratuvar ortamında kişiye özel hazırlanması için kullanılan dökülebilir protetik abutment sistemidir.
Ürün, standart prefabrike abutmentların yeterli olmadığı vakalarda abutment gövdesinin ve protetik üst yapının istenen anatomiye göre modellenmesine imkân verir. Mum modelaj sonrasında kıymetsiz metal alaşımlarıyla döküm yapılarak kişiselleştirilmiş kron, köprü veya vida tutuculu restorasyon altyapısı üretilebilir.
NP-Cast Abutment; Hex ve Non-Hex bağlantı, Mini ve Regular implant platformu ile farklı gingival yükseklik seçenekleri sunar. Abutment, implant bağlantısına EbonyGold screw kullanılarak sabitlenir.
NP-Cast Abutment Ne İçin Kullanılır?
NP-Cast Abutment, implant üstü restorasyonun standart abutment ölçülerinden farklı bir biçimde hazırlanması gereken durumlarda kullanılır.
Başlıca kullanım amaçları:
- Kişiselleştirilmiş implant abutmentı üretmek
- Siman tutuculu implant kronu hazırlamak
- Vida tutuculu implant üstü restorasyon oluşturmak
- Kombine implant protezleri üretmek
- Tek diş implant restorasyonları hazırlamak
- İmplant üstü köprülerde ortak giriş yolu oluşturmak
- Restorasyonun servikal ve koronal formunu kişiselleştirmek
- Laboratuvar ortamında döküm altyapı üretmek
- İmplant pozisyonuna göre özel protetik açı ve kontur hazırlamak
Ürün özellikle prefabrike straight veya angled abutmentların restorasyon planına yeterince uyum sağlamadığı vakalarda alternatif sunar.
Döküm Yoluyla Kişiselleştirilebilir Yapı
NP-Cast Abutmentın koronal gövdesi, mum veya uygun modelaj materyaliyle şekillendirildikten sonra döküm işlemine alınabilir.
Bu yöntem sayesinde:
- Abutmentın koronal yüksekliği ayarlanabilir.
- Restorasyonun giriş yolu düzenlenebilir.
- Servikal çıkış profili kişiselleştirilebilir.
- Kron veya köprü için uygun retansiyon yüzeyi hazırlanabilir.
- İmplant açısına göre protetik gövde şekillendirilebilir.
- Tekli veya çok üyeli restorasyonlara uygun altyapı üretilebilir.
Döküm işlemi, dental laboratuvar koşullarında ve kullanılacak alaşımın teknik özelliklerine uygun biçimde gerçekleştirilmelidir.
Kıymetsiz Metal Alaşımlarıyla Kullanım
Görselde NP-Cast Abutmentın nonprecious metal alloys, yani kıymetsiz metal alaşımlarıyla döküm yapılmak üzere tasarlandığı belirtilmektedir.
Abutmentın belirtilen erime sıcaklığı aralığı:
- 1.400–1.550 °C
Döküm sırasında:
- Seçilen alaşımın erime sıcaklığı,
- Revêtman materyalinin uygunluğu,
- Fırınlama programı,
- Döküm tekniği,
- Abutment bağlantı yüzeyinin korunması
dikkate alınmalıdır.
İmplantla temas eden bağlantı bölgesi ve vida yuvası üzerinde kontrolsüz aşındırma veya deformasyon yapılmamalıdır.
Siman Tutuculu Restorasyonlarda Kullanım
NP-Cast Abutment, kişiselleştirilmiş siman tutuculu kron ve köprü restorasyonlarının hazırlanmasına uygundur.
Siman tutuculu yaklaşım:
- Kron üzerinde vida deliği bulunmamasını,
- Daha serbest bir oklüzal ve estetik tasarım yapılmasını,
- Abutmentın implant açısına göre şekillendirilmesini,
- Restorasyon marjının vaka özelinde belirlenmesini
sağlayabilir.
Restorasyon marjı, siman fazlasının klinik olarak temizlenebileceği seviyede tasarlanmalıdır.
Vida Tutuculu Restorasyonlarda Kullanım
NP-Cast Abutment, uygun laboratuvar tasarımıyla vida tutuculu implant restorasyonlarında da kullanılabilir.
Vida tutuculu yapıda:
- Restorasyon doğrudan implant veya abutment vidasıyla sabitlenebilir.
- Siman kullanımına ihtiyaç duyulmaz.
- Restorasyon gerektiğinde çıkarılabilir.
- Bakım ve onarım işlemleri kolaylaştırılabilir.
Vida kanalının konumu, implant açısı ve restorasyonun oklüzal yüzeyi dikkate alınarak planlanmalıdır.
Kombine Protez Uygulamaları
Ürün, siman ve vida tutuculu özelliklerin birlikte kullanıldığı kombine protetik planlara uyarlanabilir.
Kombine kullanım:
- Farklı implant açılarına sahip çoklu vakalarda,
- Ortak giriş yolu oluşturulması gereken köprülerde,
- Restorasyonun belirli bölümlerinde vida erişiminin korunmak istendiği durumlarda,
- Laboratuvarın kişiselleştirilmiş altyapı hazırlaması gereken vakalarda
değerlendirilebilir.
İmplant Seviyesinde Ölçü
NP-Cast Abutment için görselde implant level impression, yani implant seviyesinde ölçü alındığı belirtilmektedir.
İmplant seviyesinde ölçü sayesinde:
- İmplantın üç boyutlu konumu,
- Platform tipi,
- Rotasyonel pozisyonu,
- İmplant açısı,
- Yumuşak doku seviyesi
laboratuvar modeline aktarılır.
Laboratuvar, implant analoguna uygun NP-Cast Abutmentı bağlayarak restorasyonu model üzerinde kişiselleştirebilir.
Mini ve Regular Platform Seçenekleri
NP-Cast Abutment iki farklı implant bağlantı grubunda sunulur:
- Mini – M
- Regular – R
Mini platform turuncu, Regular platform yeşil renk koduyla gösterilmektedir.
Mini NP-Cast Abutment
Mini platform seçeneği dar implant bağlantılarıyla kullanılır.
Görselde sunulan çap:
- Ø4.0 mm
Mini platform için kullanılan EbonyGold screw:
- GSABSM
Önerilen sıkma torku:
- 20 Ncm
Regular NP-Cast Abutment
Regular platform seçeneği standart implant bağlantılarıyla kullanılır.
Görselde sunulan çap:
- Ø4.5 mm
Regular platform için kullanılan EbonyGold screw:
- GSABSS
Önerilen sıkma torku:
- 30 Ncm
Mini ve Regular platform ürünleri birbiri yerine kullanılmamalıdır.
Hex ve Non-Hex Seçenekleri
NP-Cast Abutment ürün ailesinde Hex ve Non-Hex bağlantı seçenekleri bulunur.
Hex NP-Cast Abutment
Hex model implantın iç bağlantısına rotasyonel olarak kilitlenir.
Hex modeller özellikle:
- Tek diş restorasyonlarında,
- Rotasyon kontrolünün önemli olduğu durumlarda,
- Tekli implant kronlarında,
- Abutmentın belirli yönde sabitlenmesi gereken vakalarda
tercih edilir.
Görselde Hex ürün kodlarının son bölümünde S harfi bulunmaktadır.
Non-Hex NP-Cast Abutment
Non-Hex model implantın rotasyon önleyici hex yapısına kilitlenmeden yerleştirilir.
Non-Hex seçenekler:
- Çok üyeli implant köprülerinde,
- Splintli restorasyonlarda,
- Ortak giriş yolu gereken vakalarda,
- Pasif uyumun önemli olduğu çoklu implant restorasyonlarında
kullanılabilir.
Görselde Non-Hex ürün kodlarının son bölümünde B harfi yer almaktadır.

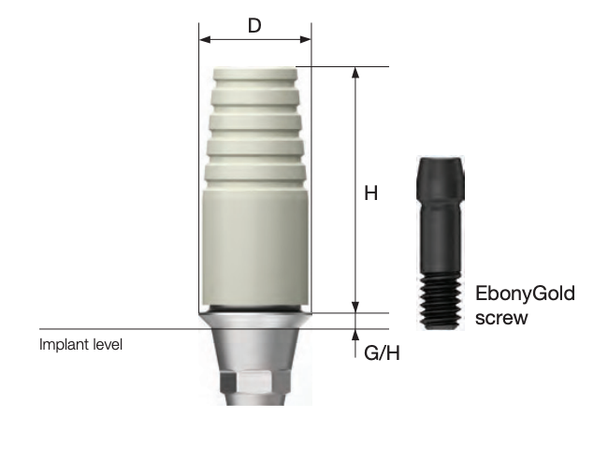

Gingival Yükseklik Seçenekleri
NP-Cast Abutment ürün ailesinde iki farklı gingival yükseklik bulunmaktadır:
- G/H 1.0 mm
- G/H 3.0 mm
Görselde G/H, implant platformu ile abutmentın koronal gövdesinin başlangıç seviyesi arasındaki yumuşak doku yüksekliğini ifade eder.
G/H 1.0 mm
Daha ince yumuşak dokulu veya implantın yüzeysel yerleştirildiği vakalara yönelik seçenektir.
G/H 3.0 mm
Daha kalın yumuşak doku veya implantın daha derin konumlandırıldığı vakalar için kullanılabilir.
Gingival yükseklik seçilirken:
- İmplantın yerleştirme derinliği,
- Yumuşak doku kalınlığı,
- Restorasyon marjının konumu,
- Siman temizliğine erişim,
- Estetik çıkış profili
birlikte değerlendirilmelidir.
EbonyGold Screw
NP-Cast Abutment, implant bağlantısına özel EbonyGold screw ile sabitlenir.
Vida seçenekleri:
- Mini platform: GSABSM
- Regular platform: GSABSS
EbonyGold screw:
- Abutmentın implant üzerinde sabitlenmesini,
- Uygulanan torkun bağlantıya iletilmesini,
- Protetik parçanın rotasyon ve hareketinin kontrol edilmesini
sağlar.
1.2 Hex Driver ile Sıkma
NP-Cast Abutment vidası 1.2 Hex Driver kullanılarak sıkılır.
Önerilen sıkma torkları:
- Mini platform: 20 Ncm
- Regular platform: 30 Ncm
Nihai sıkma işlemi kalibre edilmiş tork anahtarıyla yapılmalı ve üreticinin güncel protetik protokolü takip edilmelidir.
Paket İçeriği ve Sipariş Kodu
Standart paketleme birimi:
- NP-Cast Abutment
- EbonyGold screw
Abutment ile EbonyGold screw birlikte sipariş edilecekse ürün kodunun sonuna WH eklenir.
Örnek:
- Abutment kodu:
GSNA4510S - Abutment + EbonyGold screw kodu:
GSNA4510SWH
Mini NP-Cast Abutment Seçenekleri
Ø4.0 mm Mini NP-Cast Abutment
G/H 1.0 mm
- Hex – GSNA4010S
- Non-Hex – GSNA4010B
G/H 3.0 mm
- Hex – GSNA4030S
- Non-Hex – GSNA4030B
Mini ürünlerde uyumlu EbonyGold screw:
- GSABSM
Regular NP-Cast Abutment Seçenekleri
Ø4.5 mm Regular NP-Cast Abutment
G/H 1.0 mm
- Hex – GSNA4510S
- Non-Hex – GSNA4510B
G/H 3.0 mm
- Hex – GSNA4530S
- Non-Hex – GSNA4530B
Regular ürünlerde uyumlu EbonyGold screw:
- GSABSS
NP-Cast Abutmentın Laboratuvar İş Akışı
Genel üretim süreci şu şekilde planlanabilir:
- İmplant seviyesinde ölçü alınır.
- İmplantın Mini veya Regular platformu belirlenir.
- Tekli restorasyon için Hex, çoklu restorasyon için uygun olduğunda Non-Hex seçenek seçilir.
- Doku kalınlığına göre G/H 1.0 veya 3.0 mm belirlenir.
- NP-Cast Abutment implant analoguna bağlanır.
- Koronal gövde üzerinde mum veya uygun modelaj materyaliyle restorasyon tasarlanır.
- Giriş yolu, marjin seviyesi ve çıkış profili düzenlenir.
- Modelaj revêtmana alınır.
- Uygun kıymetsiz metal alaşımıyla döküm yapılır.
- Döküm parça kontrollü biçimde bitirilir ve parlatılır.
- İmplant bağlantı yüzeyi ve vida yuvası kontrol edilir.
- Restorasyon model üzerinde pasif uyum açısından değerlendirilir.
- Klinik provadan sonra abutment EbonyGold screw ile implanta bağlanır.
- Mini üründe 20 Ncm, Regular üründe 30 Ncm tork uygulanır.
- Nihai kron veya köprü simante edilir ya da planlanan vida tutuculu bağlantı tamamlanır.
Üretimde Dikkat Edilmesi Gereken Noktalar
NP-Cast Abutmentın döküm sürecinde şu noktalar önemlidir:
- İmplant bağlantı yüzeyine zarar verilmemelidir.
- Vida kanalı döküm ve modelaj sırasında açık tutulmalıdır.
- Alaşımın erime sıcaklığı teknik sınırlar içerisinde olmalıdır.
- Döküm sonrasında iç bağlantı yüzeyi kumlanmamalı veya aşındırılmamalıdır.
- Restorasyonun pasif uyumu doğrulanmalıdır.
- Abutment çevresinde keskin kenarlar bırakılmamalıdır.
- Nihai vida yerine laboratuvar işlemlerinde uygun laboratuvar vidası tercih edilmelidir.
- Restorasyon marjı temizlenebilir seviyede tasarlanmalıdır.
NP-Cast Abutment ile Prefabrike Abutment Arasındaki Fark
Prefabrike Abutment
- Üretici tarafından belirlenmiş standart çap ve yüksekliklere sahiptir.
- Klinik veya laboratuvarda sınırlı miktarda düzenlenebilir.
- Hızlı ve standart protetik iş akışı sunar.
- Standart vakalarda kullanıma uygundur.
NP-Cast Abutment
- Döküm yoluyla kişiselleştirilebilir.
- Koronal gövde ve çıkış profili vaka özelinde şekillendirilebilir.
- Siman tutuculu, vida tutuculu veya kombine restorasyonlara uyarlanabilir.
- Özel giriş yolu gerektiren implant vakalarında kullanılabilir.
- Tekli ve çok üyeli restorasyonlara yönelik Hex ve Non-Hex seçenekler sunar.
Bu nedenle NP-Cast Abutment, prefabrike Transfer, Rigid veya Angled Abutmentlardan ayrı ürün olarak açılmalıdır.
NP-Cast Abutmentın Kullanım Alanları
- Kişiselleştirilmiş implant abutmentı üretimi
- Siman tutuculu implant kronları
- Vida tutuculu implant restorasyonları
- Kombine protezler
- Tek diş implant restorasyonları
- İmplant üstü köprüler
- Ortak giriş yolu gereken restorasyonlar
- Prefabrike abutmentın yetersiz kaldığı vakalar
- Özel çıkış profili gereken restorasyonlar
- Mini ve Regular implant platformları
- Hex ve Non-Hex protetik uygulamalar
- Laboratuvar ortamında kıymetsiz metal dökümü
NP-Cast Abutmentın Öne Çıkan Özellikleri
- Döküm yoluyla kişiselleştirilebilir abutment
- Kıymetsiz metal alaşımlarıyla uyumluluk
- 1.400–1.550 °C erime sıcaklığı aralığı
- Siman tutuculu restorasyonlara uygunluk
- Vida tutuculu restorasyonlara uyarlanabilme
- Kombine protez desteği
- Hex ve Non-Hex seçenekleri
- Mini ve Regular platform alternatifleri
- 1 ve 3 mm gingival yükseklik seçenekleri
- İmplant seviyesinde ölçü
- EbonyGold screw ile bağlantı
- 1.2 Hex Driver uyumluluğu
- Mini için 20 Ncm, Regular için 30 Ncm önerilen tork
Kişiselleştirilmiş Döküm Restorasyonları İçin Protetik Çözüm
NP-Cast Abutment, standart prefabrike abutmentların yeterli olmadığı vakalarda kişiye özel protetik altyapı hazırlanmasını sağlayan dökülebilir bir implant abutmentıdır.
Hex ve Non-Hex seçenekleri, tekli restorasyonlardan çok üyeli köprülere kadar farklı kullanım alanları sunar. Mini ve Regular platform alternatifleri ile iki farklı gingival yükseklik seçeneği, mevcut implant bağlantısına ve yumuşak doku koşullarına uygun ürün seçimini kolaylaştırır.
