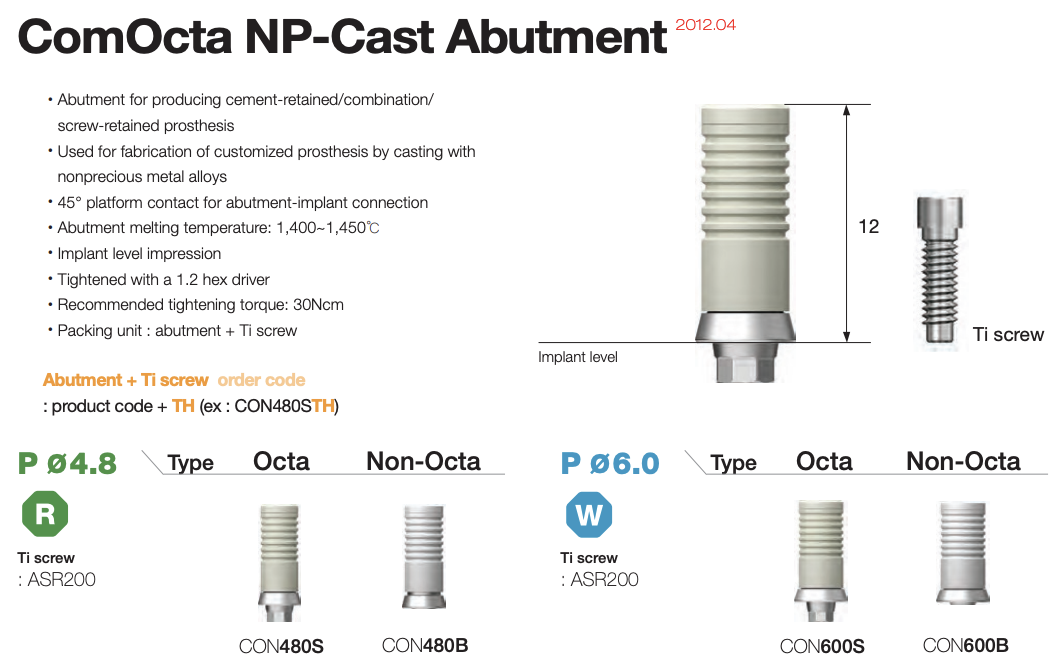

ComOcta NP-Cast Abutment

ComOcta NP-Cast Abutment, kişiye özel implant üstü protetik restorasyonların döküm yöntemiyle hazırlanması amacıyla kullanılan dökülebilir abutment sistemidir. Siman tutuculu, vida tutuculu ve kombine protezlerin üretiminde kullanılabilir.

Döküm yapılabilen üst yapısı sayesinde teknisyenin hastaya özel abutment formu oluşturmasına imkân verir. Octa ve Non-Octa bağlantı seçenekleriyle; Regular P Ø4.8 ve Wide P Ø6.0 platformlarda sunulur.

Ürün Özellikleri

• Siman tutuculu restorasyonların hazırlanmasında kullanılabilir
• Vida tutuculu restorasyonlara uygundur
• Kombine protez uygulamalarında değerlendirilebilir
• Değerli olmayan metal alaşımlarıyla dökülebilir
• Kişiye özel abutment ve restorasyon üretimine imkân verir
• Abutment–implant bağlantısında 45° platform teması bulunur
• İmplant seviyesinde ölçü alınır
• Octa ve Non-Octa bağlantı seçenekleri mevcuttur
• Regular Ø4.8 ve Wide Ø6.0 platformlarla uyumludur
• 1.2 mm hex driver ile sıkılır
• Önerilen sıkma torku 30 Ncm’dir
• Abutment ve titanyum vida birlikte kullanılır

ComOcta NP-Cast Abutment Ne İşe Yarar?

Standart hazır abutmentlerin form, yükseklik veya çıkış profili bakımından yeterli olmadığı vakalarda kişiye özel protetik parça hazırlanmasını sağlar. Laboratuvarda abutmentin dökülebilir bölümü şekillendirilerek restorasyona uygun bir altyapı oluşturulur.

Başlıca kullanım amaçları:

• Kişiye özel abutment üretmek
• Restorasyonun giriş yolunu düzenlemek
• Abutment yüksekliğini vakaya göre şekillendirmek
• Kuron veya köprü için uygun retansiyon alanı oluşturmak
• İmplantın protetik eksenini restorasyona uyarlamak
• Estetik çıkış profili hazırlamak
• Siman tutuculu restorasyon üretmek
• Vida tutuculu restorasyon hazırlamak
• Kombine protez altyapısı oluşturmak
• Standart abutmentlerin yetersiz kaldığı vakaları çözmek

NP-Cast Ne Anlama Gelir?

NP-Cast, değerli olmayan metal alaşımlarıyla döküm yapılabilen protetik komponenti ifade eder. Üst bölüm laboratuvarda mum modelaj, döküm ve bitim işlemleriyle hastaya özel biçimde hazırlanabilir.

Katalogda belirtilen döküm sıcaklığı:

1.400–1.450 °C

Döküm işleminde kullanılan alaşımın üretici talimatları, termal genleşme değerleri ve laboratuvar protokolü ayrıca dikkate alınmalıdır.

Platform Seçenekleri

Regular Platform

Katalogda yeşil R işaretiyle gösterilir.

• Platform: P Ø4.8 mm
• Bağlantı seçenekleri: Octa ve Non-Octa
• Ti screw kodu: ASR200

Wide Platform

Katalogda mavi W işaretiyle gösterilir.

• Platform: P Ø6.0 mm
• Bağlantı seçenekleri: Octa ve Non-Octa
• Ti screw kodu: ASR200

Octa ve Non-Octa Arasındaki Fark

Octa

Octa bağlantı, implant içerisinde rotasyon önleyici indeksleme sağlar. Abutment implant üzerinde belirli pozisyonlarda konumlanır.

Genellikle şu vakalarda tercih edilir:

• Tek üyeli implant üstü kuronlar
• Rotasyon kontrolünün gerekli olduğu uygulamalar
• Abutment yönünün sabitlenmesi gereken restorasyonlar
• Kişiye özel tek kuron altyapıları
• Restorasyon pozisyonunun implant bağlantısıyla korunması gereken vakalar

Non-Octa

Non-Octa bağlantıda rotasyon önleyici indeks bulunmaz. Abutment implant üzerinde daha serbest konumlandırılabilir.

Genellikle şu uygulamalarda değerlendirilir:

• Çok üyeli köprüler
• Birden fazla implantın ortak restorasyonla birleştirilmesi
• Rotasyon serbestliğinin gerekli olduğu vakalar
• Paralellik oluşturulması gereken implant destekli restorasyonlar
• Tek parça döküm köprü altyapıları

ComOcta NP-Cast Abutment Ürün Kodları

Regular Ø4.8

Wide Ø6.0

Tüm Varyasyonlar

Ürün sayfasında iki temel varyasyon alanı kullanılabilir.

Platform

• Regular – P Ø4.8
• Wide – P Ø6.0

Bağlantı

• Octa
• Non-Octa

Ölçü ve Boyut Bilgileri

Katalog çiziminde dökülebilir gövde yüksekliği 12 mm olarak gösterilmektedir. Bu uzunluk laboratuvarda kişiye özel şekillendirme için yeterli çalışma alanı sağlar.

Başlıca boyutsal özellikler:

• Dökülebilir üst yapı yüksekliği: 12 mm
• Platform seçenekleri: Ø4.8 ve Ø6.0
• Bağlantı yüzeyi: 45° platform teması
• İmplant bağlantısı: Octa veya Non-Octa
• Sıkma bağlantısı: 1.2 mm hex

Döküm ve bitim işlemleri sırasında implant bağlantı yüzeyi, vida kanalı ve platform temas alanı korunmalıdır.

45° Platform Teması

ComOcta NP-Cast Abutment, abutment ile implant arasında 45° platform temasına sahiptir. Bu temas geometrisi komponentin implant üzerine doğru oturmasına yardımcı olur.

Platform bağlantısının doğru çalışması için:

• İmplant iç yüzeyi temiz olmalıdır
• Döküm artıkları bağlantı bölgesine ulaşmamalıdır
• Abutment tam oturmadan vida sıkılmamalıdır
• Bağlantı yüzeyi laboratuvarda taşlanmamalıdır
• Platform bölgesinde metal fazlalığı bırakılmamalıdır
• Son sıkma öncesinde radyografik veya klinik oturum kontrolü yapılmalıdır

Vida ve Tork Bilgileri

ComOcta NP-Cast Abutment için katalogda belirtilen titanyum vida:

Ti screw: ASR200

Sıkma Yöntemi

• 1.2 mm hex driver kullanılır
• Vida yuvasına driver tam olarak oturtulur
• Abutment implant üzerine tamamen yerleştirilir
• Çapraz vidalamadan kaçınılır
• Vida önce düşük kuvvetle elle ilerletilir
• Son sıkma kalibreli tork anahtarıyla yapılır

Önerilen Tork

30 Ncm

Klinik uygulamada güncel üretici protokolü ve kullanılan implant sistemine ait talimatlar esas alınmalıdır.

Sipariş Kodu Yapısı

Abutment ve titanyum vida birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.

Örnek:

• Yalnız abutment: CON480S
• Abutment + Ti screw: CON480STH

Sipariş kodu yapısı:

Ürün kodu + TH

Diğer örnekler:

Döküm Süreci

ComOcta NP-Cast Abutment, laboratuvarda kişiye özel restorasyon altyapısına dönüştürülür. Genel üretim süreci aşağıdaki şekilde ilerler:

1. İmplant seviyesinde ölçü alınır.
2. Uyumlu implant laboratuvar analoğu çalışma modeline yerleştirilir.
3. Platforma uygun NP-Cast Abutment seçilir.
4. Tek üyeli veya çok üyeli restorasyona göre Octa ya da Non-Octa tercih edilir.
5. Abutment çalışma modeline yerleştirilir.
6. Restorasyonun giriş yolu ve çıkış profili belirlenir.
7. Dökülebilir üst yapı mum veya uygun modelaj materyaliyle şekillendirilir.
8. Vida kanalı açık bırakılır.
9. Döküm manşeti ve revetman işlemleri uygulanır.
10. Değerli olmayan metal alaşımıyla döküm gerçekleştirilir.
11. Döküm sonrası revetman kontrollü biçimde temizlenir.
12. İmplant bağlantı yüzeyine aşındırıcı işlem uygulanmaz.
13. Metal altyapının oturumu kontrol edilir.
14. Marjin, gövde ve giriş yolu düzenlenir.
15. Restorasyon altyapısı tamamlanır.
16. Klinik prova yapılır.
17. Abutment ASR200 vida ile implanta bağlanır.
18. Vida 30 Ncm torkla sıkılır.
19. Üst yapı uyumu ve oklüzyon kontrol edilir.
20. Restorasyon tasarımına göre simantasyon veya vidalama işlemi tamamlanır.

Laboratuvar Aşamasında Dikkat Edilmesi Gerekenler

• İmplant bağlantı bölgesi döküm sırasında korunmalıdır.
• Platform yüzeyi kumlanmamalıdır.
• Vida kanalına metal taşması engellenmelidir.
• 45° bağlantı yüzeyine müdahale edilmemelidir.
• Alt bağlantı kısmı taşlanmamalı veya parlatılmamalıdır.
• Döküm alaşımı üretici önerilerine uygun seçilmelidir.
• Katalogda belirtilen 1.400–1.450 °C aralığı dikkate alınmalıdır.
• Revetman ve alaşımın termal genleşme değerleri uyumlu olmalıdır.
• Döküm sonrası bağlantı bölgesi büyütme altında kontrol edilmelidir.
• Gözenek, çatlak veya eksik döküm bulunan komponent kullanılmamalıdır.
• Vida kanalı boyunca çapak bırakılmamalıdır.
• Tek üyeli restorasyonlarda Octa yönü doğru aktarılmalıdır.
• Çok üyeli çalışmalarda Non-Octa parçaların paralelliği kontrol edilmelidir.
• Döküm sonrası metal altyapının pasif oturumu doğrulanmalıdır.

Klinik Kullanım Alanları

ComOcta NP-Cast Abutment şu uygulamalarda değerlendirilebilir:

• Kişiye özel implant üstü kuronlar
• Siman tutuculu tek kuron restorasyonları
• Vida tutuculu tek kuron altyapıları
• İmplant destekli köprüler
• Çok üyeli sabit protezler
• Kombine restorasyonlar
• Standart abutment formunun yetersiz olduğu vakalar
• Giriş yolunun laboratuvarda özel olarak düzenlenmesi gereken durumlar
• Yetersiz interoklüzal mesafeye göre özel form gerektiren restorasyonlar
• Estetik bölgede özel çıkış profili hazırlanması gereken vakalar
• Yumuşak doku konturunun kişiselleştirilmesi gereken uygulamalar

İmplant Seviyesinde Ölçü

ComOcta NP-Cast Abutment için implant seviyesinde ölçü alınır. Ölçü sırasında abutment değil implantın üç boyutlu pozisyonu laboratuvar modeline aktarılır.

Kullanılabilecek yöntemler:

• Implant Pick-up Impression Coping
• Implant Transfer Impression Coping
• Uyumlu scan body
• Implant Lab Analog
• Açık kaşık ölçü yöntemi
• Kapalı kaşık ölçü yöntemi
• Dijital implant ölçüsü

İmplant Seviyesinde Ölçünün Avantajları

• Platform çapı doğru aktarılır
• Octa yönü çalışma modeline taşınır
• Abutment seçimi model üzerinde yapılabilir
• Restorasyon ekseni laboratuvarda planlanabilir
• Dökülebilir gövdenin formu kişiye özel hazırlanabilir
• Çok üyeli restorasyonlarda implantlar arası paralellik değerlendirilebilir
• Emergence profile daha kontrollü tasarlanabilir

Octa Seçimi Ne Zaman Yapılmalı?

Octa model aşağıdaki durumlarda daha uygun olabilir:

• Tek implant üstü kuron hazırlanıyorsa
• Rotasyon önleyici bağlantıya ihtiyaç varsa
• Abutmentin implant üzerindeki yönü sabit kalacaksa
• Tek üyeli vidalı restorasyon planlanıyorsa
• Döküm altyapısının dönmesi istenmiyorsa
• Restorasyonun belirli bir anatomik yönde konumlanması gerekiyorsa

Octa modeller:

• CON480S
• CON600S

Non-Octa Seçimi Ne Zaman Yapılmalı?

Non-Octa model aşağıdaki uygulamalarda değerlendirilebilir:

• Çok üyeli köprü hazırlanıyorsa
• Birden fazla implant tek altyapıda birleştirilecekse
• Ortak giriş yolu oluşturulacaksa
• İmplantların rotasyon yönleri birbirinden farklıysa
• Pasif uyum için serbest rotasyon gerekiyorsa
• Tek parça döküm restorasyon planlanıyorsa

Non-Octa modeller:

• CON480B
• CON600B

ComOcta NP-Cast ile Standart ComOcta Abutment Arasındaki Fark

ComOcta NP-Cast ile FreeForm Abutment Arasındaki Fark

Kullanım Sırasında Dikkat Edilmesi Gerekenler

• İmplant platformu kesin olarak doğrulanmalıdır.
• Regular Ø4.8 ile Wide Ø6.0 parçalar karıştırılmamalıdır.
• Tek üyeli restorasyonda Octa bağlantı değerlendirilmelidir.
• Çok üyeli restorasyonda Non-Octa bağlantı tercih edilebilir.
• Döküm gövdesi implant bağlantı bölgesinden tutulmamalıdır.
• Bağlantı yüzeyi frezelenmemelidir.
• Vida kanalı döküm materyaliyle kapanmamalıdır.
• Döküm sonrası implant bağlantısı kumlanmamalıdır.
• Abutment tam oturmadan tork uygulanmamalıdır.
• ASR200 dışında uyumsuz vida kullanılmamalıdır.
• Vida yeniden kullanım açısından üretici talimatına göre değerlendirilmelidir.
• Klinik prova sırasında implant bağlantısı temiz ve kuru olmalıdır.
• Restorasyonun pasif uyumu kontrol edilmelidir.
• Fazla siman bırakılmamalıdır.
• Oklüzal kuvvetler dengeli dağıtılmalıdır.
• Tek parça köprülerde vidalar sıralı ve kontrollü sıkılmalıdır.
• Nihai sıkma kalibre edilmiş tork anahtarıyla yapılmalıdır.
• Güncel üretici protokolü klinik uygulamadan önce kontrol edilmelidir.
