Açıklama

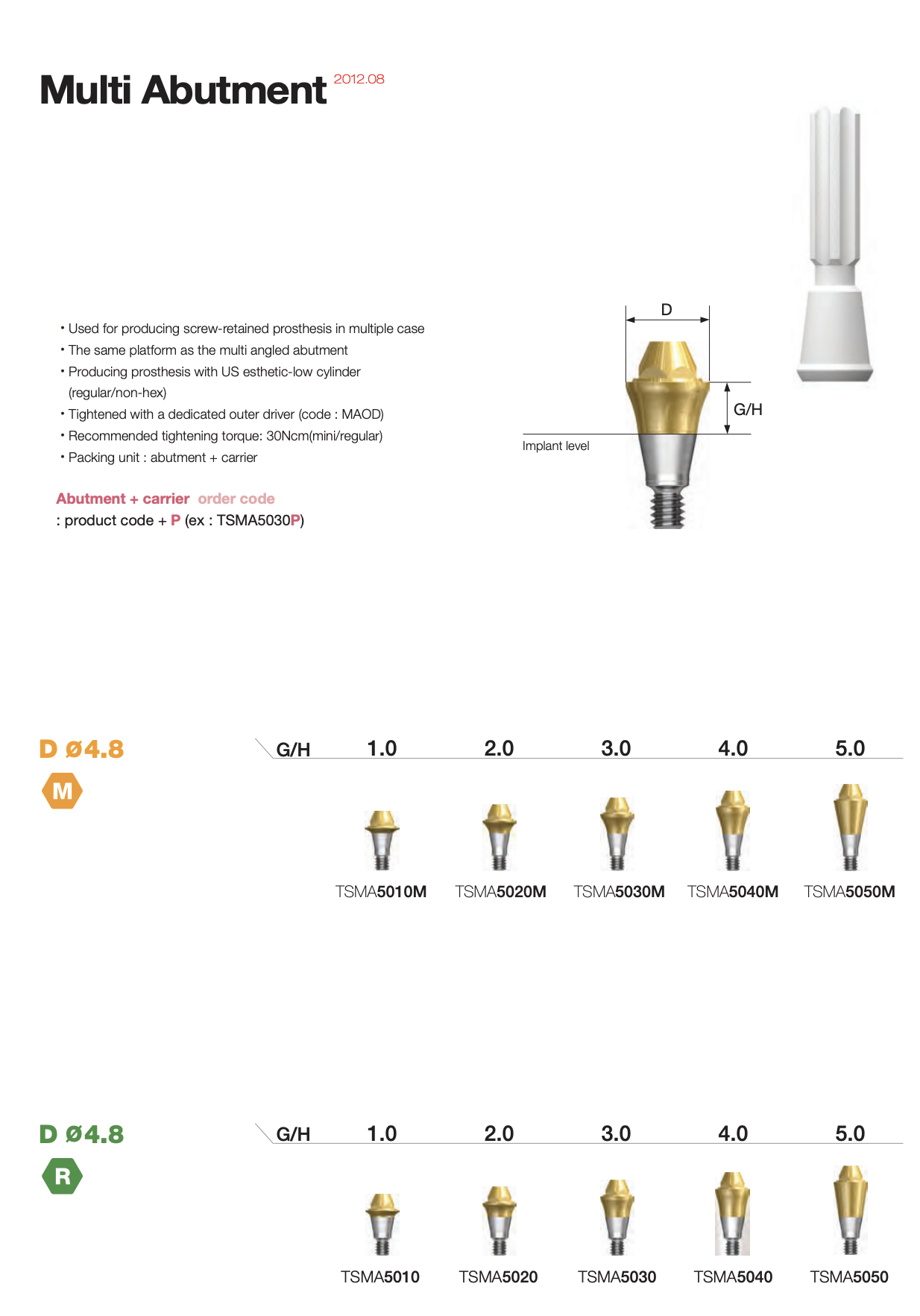

Multi Abutment – Çoklu İmplant Restorasyonları İçin Vida Tutuculu Abutment
Multi Abutment, birden fazla implant üzerine hazırlanan vida tutuculu sabit protezlerde ortak bir protetik platform oluşturmak amacıyla kullanılan implant üstü abutment sistemidir.
Özellikle çok üyeli implant köprüleri, tam ark sabit restorasyonlar ve farklı implant derinliklerinin tek bir protetik seviyede dengelenmesi gereken vakalar için tasarlanmıştır. Abutment üzerine yerleştirilen silindir, ölçü parçası, geçici restorasyon bileşeni veya dijital tarama elemanları sayesinde cerrahi aşamadan nihai proteze kadar kapsamlı bir protetik iş akışı sunar.
Multi Abutment ailesinde:
- Mini ve Regular implant platformları
- 1–5 mm gingival yükseklik seçenekleri
- Vida tutuculu protetik silindirler
- Geçici protez silindirleri
- Dökülebilir ve kombinasyon silindirleri
- Açık ve kapalı kaşık ölçü parçaları
- Laboratuvar analogu
- Ti Base ve Scan Body bileşenleri
bulunur.
Multi Abutment Ne İçin Kullanılır?
Multi Abutment, birden fazla implantın ortak bir protetik yapı altında birleştirildiği restorasyonlarda kullanılır.
Başlıca kullanım alanları:
- Çok üyeli implant üstü köprüler
- Tam ark vida tutuculu sabit protezler
- All-on-4 ve benzeri çoklu implant restorasyonları
- Siman kullanılmadan hazırlanan sabit implant protezleri
- Farklı implant derinliklerinin ortak protetik seviyeye taşınması
- Multi Angled Abutment ile birlikte kullanılan hibrit vakalar
- Geçici tam ark implant protezleri
- Döküm yoluyla kişiselleştirilen implant üstü altyapılar
- Dijital ölçü ve CAD/CAM protetik iş akışları
- Abutment seviyesinde ölçü alınan çoklu implant vakaları
Multi Abutment, implant bağlantısı ile nihai protez arasında standartlaştırılmış bir ara platform oluşturur. Bu yapı, protezin gerektiğinde çıkarılabilmesini ve bakım işlemlerinin daha kontrollü yürütülmesini destekler.
Vida Tutuculu Protezler İçin Ortak Protetik Platform
Multi Abutment temel olarak çoklu vakalarda vida tutuculu protez hazırlanması için kullanılır.
Vida tutuculu restorasyonun sağladığı başlıca avantajlar:
- Siman kullanımına ihtiyaç duyulmaması
- Fazla simana bağlı peri-implant risklerin azaltılması
- Protezin gerektiğinde sökülebilmesi
- Bakım, hijyen ve onarım işlemlerinin kolaylaştırılması
- Çoklu implantlarda ortak bir protetik platform oluşturulması
- Abutment seviyesinde protetik iş akışının sürdürülebilmesi
Nihai protez, Multi Abutment üzerine uygun protetik silindirler ve vidalar kullanılarak sabitlenir.
Mini ve Regular Platform Uyumluluğu
Multi Abutment, hem Mini hem de Regular implant bağlantılarıyla kullanılabilir.
- Mini platform: Turuncu M işareti
- Regular platform: Yeşil R işareti
Her iki platform grubunda abutment çapı:
- D Ø4.8 mm
olarak gösterilmektedir.
Mini ve Regular implant bağlantıları farklıdır; birbirlerinin yerine kullanılmamalıdır. Ürün seçimi, implantın gerçek platformuna göre yapılmalıdır.
Gingival Yükseklik Seçenekleri
Multi Abutment ürün ailesi farklı implant derinlikleri ve yumuşak doku kalınlıkları için beş gingival yükseklik seçeneği sunar:
- G/H 1.0 mm
- G/H 2.0 mm
- G/H 3.0 mm
- G/H 4.0 mm
- G/H 5.0 mm
G/H değeri, implant platformu ile Multi Abutmentın üst protetik platformunun başlangıcı arasındaki transmukozal yüksekliği ifade eder.
Doğru gingival yükseklik seçimi:
- Abutment platformunun yumuşak doku üzerinde uygun seviyeye taşınmasını,
- Protetik vidalara erişimin kolaylaştırılmasını,
- Dokuya aşırı basınç uygulanmamasını,
- Protez altında hijyen alanı oluşturulmasını,
- Farklı implant derinliklerinin dengelenmesini
destekler.
Mini Multi Abutment Seçenekleri
Mini platformdaki tüm ürünler Ø4.8 mm protetik platform çapına sahiptir.
G/H 1.0 mm
- TSMA5010M
G/H 2.0 mm
- TSMA5020M
G/H 3.0 mm
- TSMA5030M
G/H 4.0 mm
- TSMA5040M
G/H 5.0 mm
- TSMA5050M
Regular Multi Abutment Seçenekleri
Regular platformdaki tüm seçenekler Ø4.8 mm protetik platform çapına sahiptir.
G/H 1.0 mm
- TSMA5010
G/H 2.0 mm
- TSMA5020
G/H 3.0 mm
- TSMA5030
G/H 4.0 mm
- TSMA5040
G/H 5.0 mm
- TSMA5050
Abutment ve Carrier Paketlemesi
Multi Abutment paket içeriği:
- Multi Abutment
- Taşıyıcı parça, yani carrier
şeklindedir.
Abutment ve carrier birlikte sipariş edilecekse ürün kodunun sonuna P eklenir.
Örnek:
- Multi Abutment kodu:
TSMA5030 - Multi Abutment + carrier:
TSMA5030P
Carrier, abutmentın implant bağlantısına taşınmasını ve klinik yerleştirme sırasında kontrollü biçimde tutulmasını kolaylaştırır.

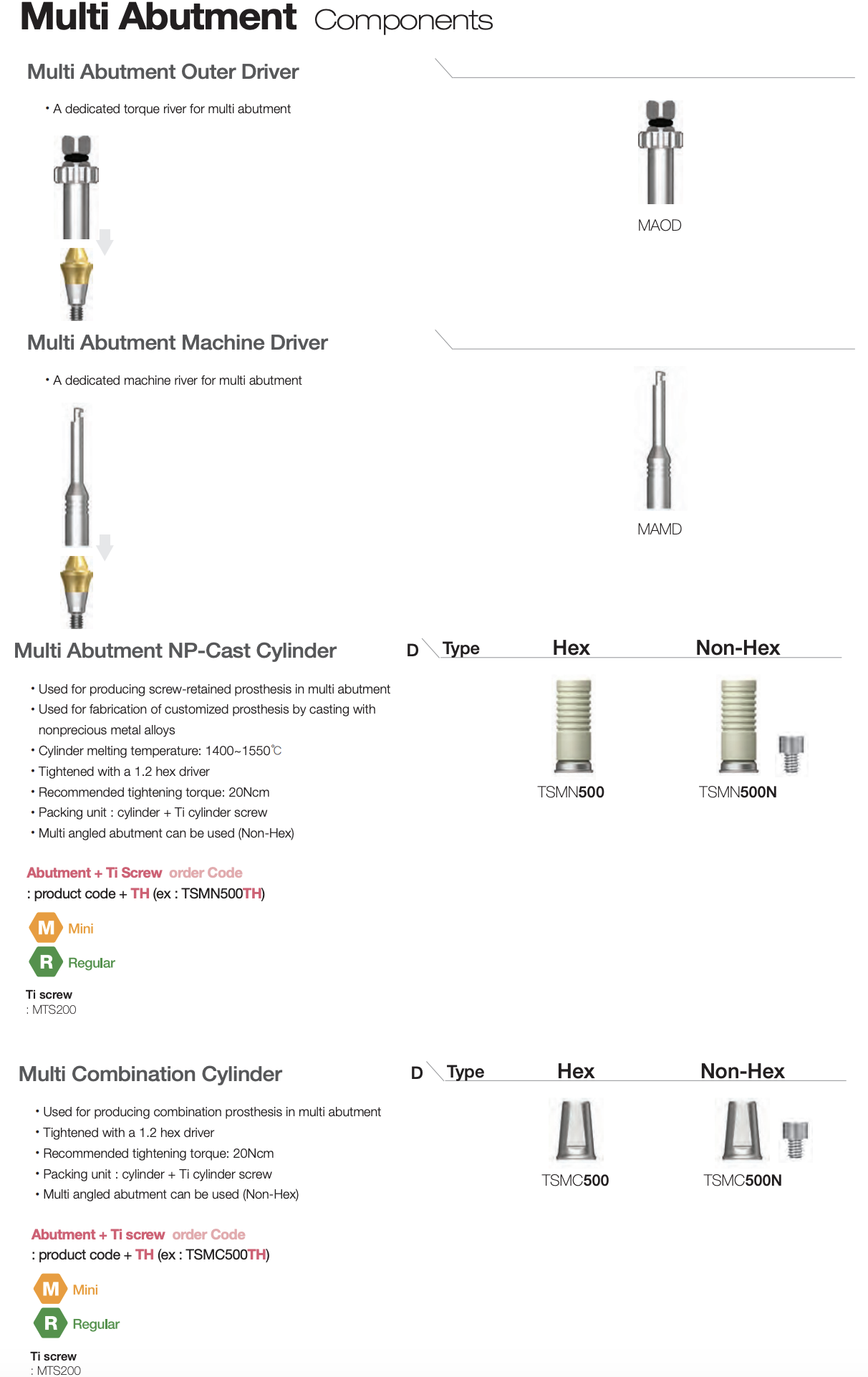

Özel Outer Driver ile Sıkma
Multi Abutment, standart 1.2 Hex Driver yerine ürüne özel dış sürücüyle sıkılır.
Multi Abutment Outer Driver
- Ürün kodu: MAOD
- Multi Abutment için özel tork sürücüsüdür.
- Abutmentın dış bağlantı geometrisine oturur.
- Tork anahtarıyla kontrollü sıkma yapılmasını sağlar.
Multi Abutment Machine Driver
- Ürün kodu: MAMD
- Motor veya uygun cerrahi/protetik cihazla kullanılan özel sürücüdür.
- Multi Abutmentın makine destekli yerleştirilmesine uygundur.
Önerilen Sıkma Torku
Multi Abutment için önerilen sıkma torku:
- Mini platform: 30 Ncm
- Regular platform: 30 Ncm
olarak belirtilmiştir.
Abutment, özel MAOD veya uygun MAMD sürücüsüyle ve kalibre edilmiş tork ekipmanıyla sıkılmalıdır.
Multi Abutment Protetik Bileşenleri
Multi Abutment sistemi, geçici ve daimi restorasyonların hazırlanması, ölçü alınması ve laboratuvar modelinin oluşturulması için farklı yardımcı bileşenlere sahiptir.
Multi Abutment NP-Cast Cylinder
Multi Abutment NP-Cast Cylinder, Multi Abutment üzerinde vida tutuculu, döküm yoluyla kişiselleştirilmiş protez altyapılarının hazırlanması için kullanılan dökülebilir silindirdir.
Başlıca özellikleri:
- Multi Abutment üzerinde vida tutuculu protez üretimine uygundur.
- Kıymetsiz metal alaşımlarıyla kişiselleştirilmiş döküm altyapı hazırlanabilir.
- Silindir erime sıcaklığı 1.400–1.550 °C aralığındadır.
- 1.2 Hex Driver ile sıkılır.
- Önerilen sıkma torku 20 Ncm’dir.
- Ti cylinder screw ile birlikte kullanılır.
- Multi Angled Abutment ile Non-Hex olarak da kullanılabilir.
Hex NP-Cast Cylinder
- TSMN500
Non-Hex NP-Cast Cylinder
- TSMN500N
Uyumlu Ti Screw
- MTS200
Silindir ile Ti screw birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.
Örnek:
TSMN500TH
Multi Combination Cylinder
Multi Combination Cylinder, Multi Abutment üzerinde kişiselleştirilmiş kombinasyon protezlerinin hazırlanmasında kullanılan metal protetik silindirdir.
Başlıca kullanım amaçları:
- Vida tutuculu kombine restorasyonlar
- Laboratuvarda şekillendirilen protetik altyapılar
- Çoklu implant köprüleri
- Multi Angled Abutment ile ortak platform kullanan restorasyonlar
Teknik özellikleri:
- 1.2 Hex Driver ile sıkılır.
- Önerilen sıkma torku 20 Ncm’dir.
- Ti cylinder screw ile paketlenir.
- Non-Hex seçeneği Multi Angled Abutment ile kullanılabilir.
Hex Combination Cylinder
- TSMC500
Non-Hex Combination Cylinder
- TSMC500N
Uyumlu Ti Screw
- MTS200
Silindir ve vida birlikte sipariş edilecekse ürün koduna TH eklenir.
Örnek:
TSMC500TH
Esthetic-Low Protetik Bileşenleri
Multi Abutment sistemiyle aynı Ø4.8 mm protetik platformda kullanılan Esthetic-Low bileşenleri, geçici ve daimi vida tutuculu restorasyonların hazırlanmasına imkân verir.

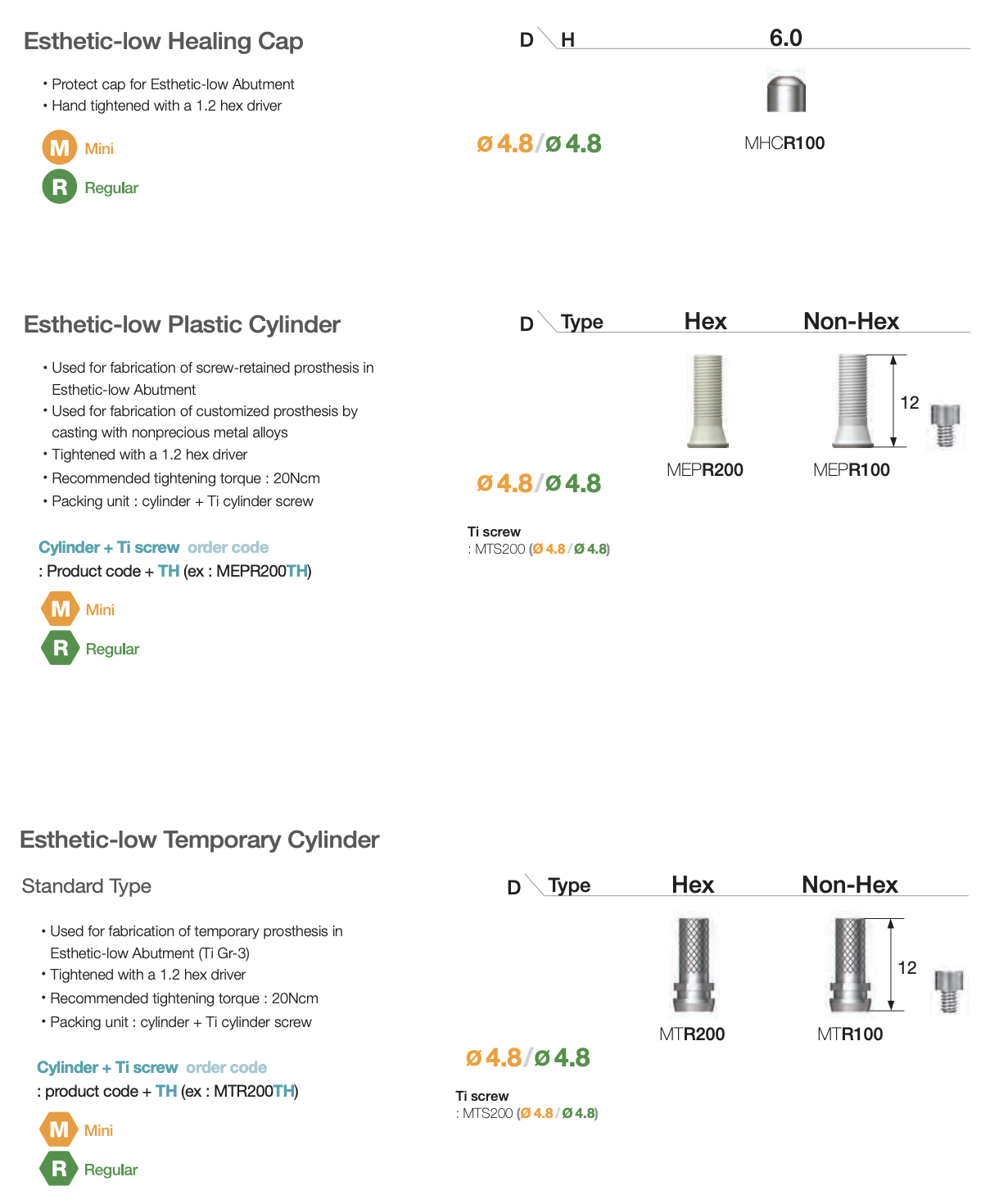

Esthetic-Low Healing Cap
Esthetic-Low Healing Cap, Esthetic-Low Abutment platformunu korumak ve iyileşme döneminde üst bağlantıyı kapatmak için kullanılan koruyucu başlıktır.
Başlıca özellikleri:
- Esthetic-Low Abutment için koruyucu başlıktır.
- 1.2 Hex Driver ile elle sıkılır.
- Mini ve Regular Ø4.8 mm platformla kullanılabilir.
- 6 mm yüksekliğe sahiptir.
Ürün kodu:
- MHCR100
Esthetic-Low Plastic Cylinder
Esthetic-Low Plastic Cylinder, Esthetic-Low Abutment üzerinde vida tutuculu ve döküm yoluyla kişiselleştirilen protez altyapılarının hazırlanması için kullanılan plastik silindirdir.
Başlıca özellikleri:
- Vida tutuculu protez üretiminde kullanılır.
- Kıymetsiz metal alaşımlarıyla döküm yapılmasına uygundur.
- Koronal silindir yüksekliği yaklaşık 12 mm’dir.
- 1.2 Hex Driver ile sıkılır.
- Önerilen sıkma torku 20 Ncm’dir.
- Ti cylinder screw ile birlikte kullanılır.
Hex Plastic Cylinder
- MEPR200
Non-Hex Plastic Cylinder
- MEPR100
Uyumlu Ti Screw
- MTS200
Silindir ve Ti screw birlikte sipariş edilecekse ürün koduna TH eklenir.
Örnek:
MEPR200TH
Esthetic-Low Temporary Cylinder
Esthetic-Low Temporary Cylinder, Esthetic-Low Abutment üzerinde geçici vida tutuculu implant protezlerinin hazırlanması için kullanılan titanyum geçici silindirdir.
Başlıca özellikleri:
- Ti Grade 3 malzemeden üretilmiştir.
- Geçici kron ve köprü altyapılarında kullanılabilir.
- Silindir yüksekliği yaklaşık 12 mm’dir.
- 1.2 Hex Driver ile sıkılır.
- Önerilen sıkma torku 20 Ncm’dir.
- Ti cylinder screw ile paketlenir.
Hex Temporary Cylinder
- MTR200
Non-Hex Temporary Cylinder
- MTR100
Uyumlu Ti Screw
- MTS200
Silindir ve vida birlikte sipariş edilecekse ürün koduna TH eklenir.
Örnek:
MTR200TH
Multi Abutment Ölçü Bileşenleri

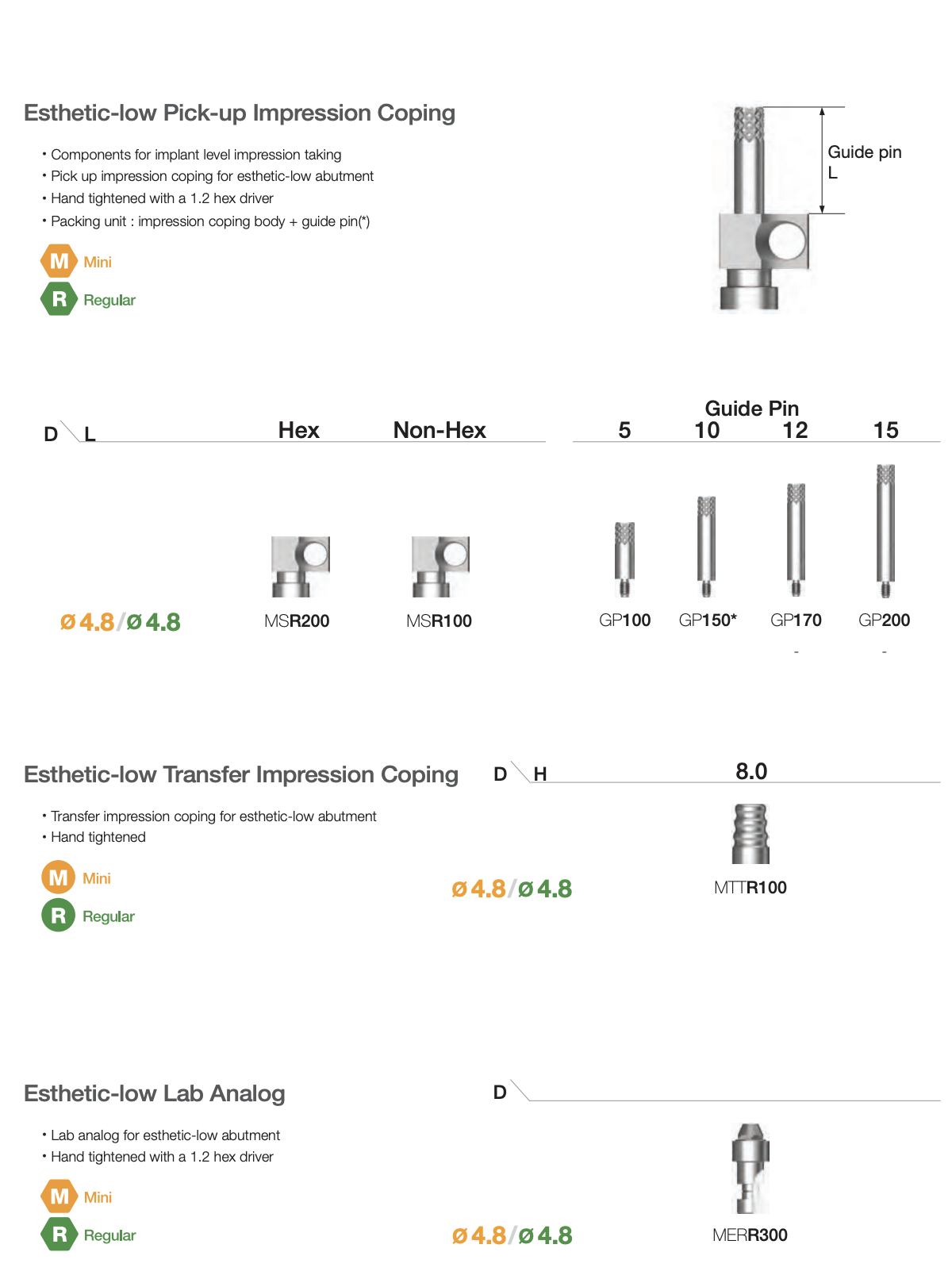

Esthetic-Low Pick-Up Impression Coping
Esthetic-Low Pick-Up Impression Coping, açık kaşık tekniğiyle Multi veya Esthetic-Low Abutment seviyesinde ölçü almak için kullanılır.
Başlıca özellikleri:
- Açık kaşık ölçü tekniğine uygundur.
- Abutment platformunun konumunu ölçü maddesine aktarır.
- 1.2 Hex Driver ile elle sıkılır.
- Impression coping gövdesi ve guide pin ile birlikte kullanılır.
- Hex ve Non-Hex seçenekleri bulunur.
Hex Pick-Up Impression Coping
- MSR200
Non-Hex Pick-Up Impression Coping
- MSR100
Guide Pin Seçenekleri
- 5 mm: GP100
- 10 mm: GP150
- 12 mm: GP170
- 15 mm: GP200
Guide pin uzunluğu, ölçü kaşığının yüksekliği ve ağız içi erişim mesafesine göre seçilmelidir.
Esthetic-Low Transfer Impression Coping
Esthetic-Low Transfer Impression Coping, kapalı kaşık ölçü tekniğiyle abutment seviyesinde ölçü almak için kullanılır.
Özellikleri:
- Kapalı kaşık ölçüsüne uygundur.
- Elle sıkılır.
- Yaklaşık 8 mm yüksekliğe sahiptir.
- Mini ve Regular Ø4.8 mm protetik platformla uyumludur.
Ürün kodu:
- MTTR100
Esthetic-Low Lab Analog
Esthetic-Low Lab Analog, Multi veya Esthetic-Low Abutment platformunun laboratuvar modeli üzerinde yeniden oluşturulmasını sağlar.
Başlıca kullanım amaçları:
- Abutment seviyesindeki ölçünün çalışma modeline aktarılması
- Geçici veya daimi protezin laboratuvarda hazırlanması
- Protetik silindirlerin model üzerinde denenmesi
- Vida tutuculu altyapının pasif uyumunun kontrol edilmesi
Ürün kodu:
- MERR300
Lab analog, 1.2 Hex Driver ile elle sıkılabilir.

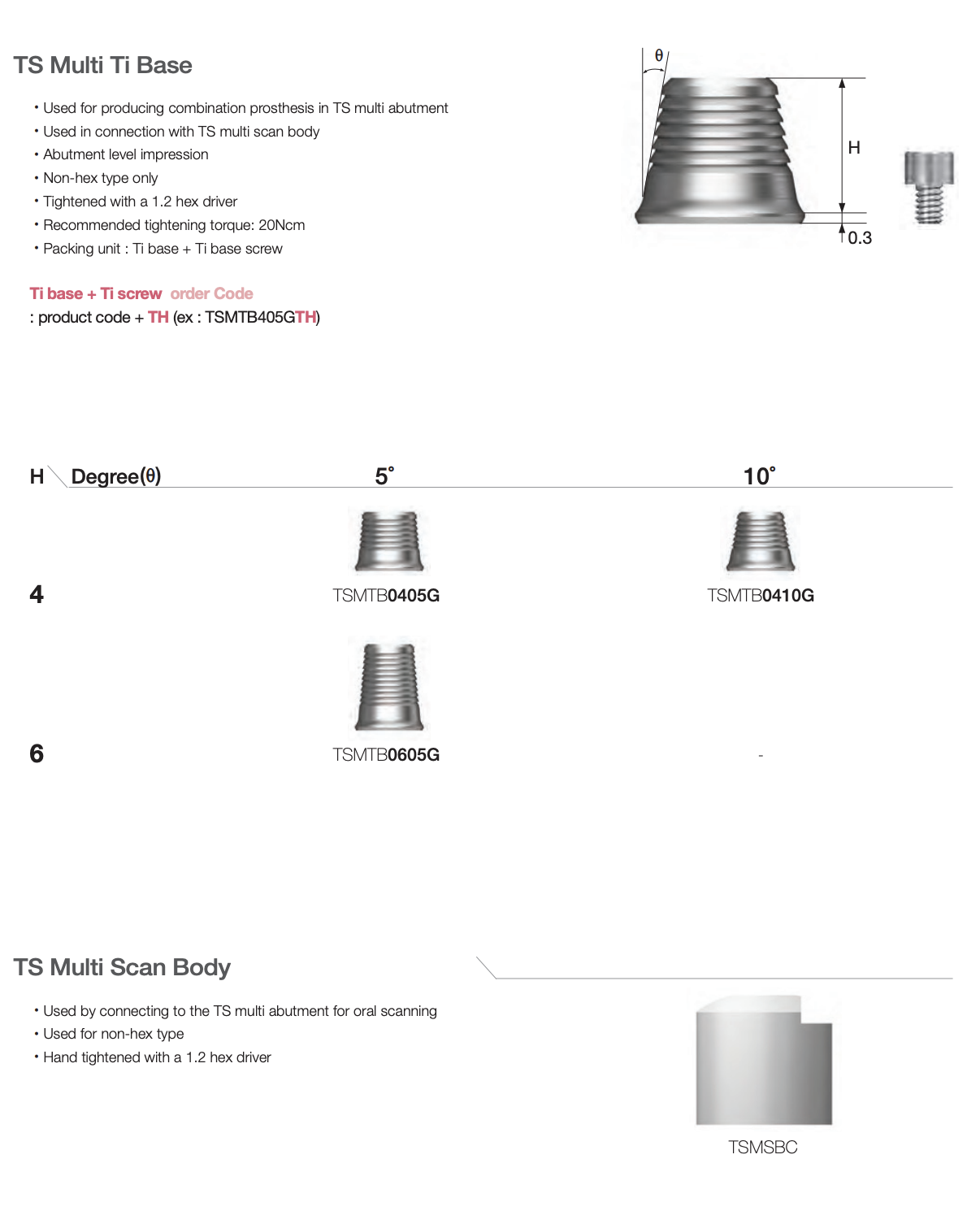

TS Multi Ti Base
TS Multi Ti Base, Multi Abutment üzerine CAD/CAM yöntemiyle hazırlanan kombine protezlerin bağlanması için kullanılan titanyum tabandır.
TS Multi Ti Base:
- Multi Abutment üzerinde kombinasyon protezi hazırlanmasını sağlar.
- TS Multi Scan Body ile birlikte dijital iş akışında kullanılır.
- Abutment seviyesinde ölçü veya dijital tarama sürecine uygundur.
- Yalnızca Non-Hex tipte sunulur.
- 1.2 Hex Driver ile sıkılır.
- Önerilen sıkma torku 20 Ncm’dir.
- Ti Base ve Ti Base vidasıyla paketlenir.
TS Multi Ti Base Teknik Seçenekleri
Ti Base seçenekleri yüksekliğe ve koronal konikliğe göre ayrılır.
H 4 mm – 5°
- TSMTB0405G
H 4 mm – 10°
- TSMTB0410G
H 6 mm – 5°
- TSMTB0605G
Görselde H 6 mm için 10° seçeneği bulunmamaktadır.
Ti Base ve vida birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.
Örnek:
TSMTB0405GTH
TS Multi Scan Body
TS Multi Scan Body, Multi Abutmentın ağız içi tarayıcıyla dijital olarak kaydedilmesi için kullanılan tarama parçasıdır.
Başlıca özellikleri:
- TS Multi Abutment üzerine bağlanır.
- Ağız içi dijital taramada abutment platformunun konumunu aktarır.
- Non-Hex kullanım için tasarlanmıştır.
- 1.2 Hex Driver ile elle sıkılır.
- CAD/CAM protez tasarımında Ti Base ile birlikte kullanılır.
Ürün kodu:
- TSMSBC
Multi Abutment ile Multi Angled Abutment Uyumluluğu
Multi Abutment ve Multi Angled Abutment aynı üst protetik platformu paylaşır.
Bu sayede uygun Non-Hex bileşenler:
- Düz Multi Abutment
- Açılı Multi Abutment
üzerinde ortak biçimde kullanılabilir.
Bu özellik, farklı açılarda yerleştirilmiş implantların aynı vida tutuculu protez içerisinde birleştirilmesini kolaylaştırır.
Örneğin posterior bölgede açılı implantlara Multi Angled Abutment, daha dik implantlara ise düz Multi Abutment yerleştirilerek ortak bir protetik platform oluşturulabilir.
Hex ve Non-Hex Silindir Seçimi
Hex Silindir
Hex silindirler rotasyonel olarak abutment platformuna kilitlenir.
Özellikle:
- Tek üyeli restorasyonlarda
- Rotasyon kontrolü gereken bileşenlerde
- Bağımsız protetik parçaların hazırlanmasında
kullanılır.
Non-Hex Silindir
Non-Hex silindirler rotasyonel kilitlenme oluşturmaz.
Özellikle:
- Çok üyeli implant köprülerinde
- Tam ark protezlerde
- Birden fazla abutmentın tek bir altyapı altında birleştirildiği restorasyonlarda
- Multi Angled Abutment ile ortak kullanılan yapılarda
tercih edilir.
Çok implantlı sabit protezlerde genellikle pasif uyumu kolaylaştırmak amacıyla Non-Hex silindirler değerlendirilir.
Multi Abutment Klinik İş Akışı
Genel klinik ve protetik süreç şu şekilde ilerleyebilir:
- İmplant platformları Mini veya Regular olarak belirlenir.
- Her implant için yumuşak doku yüksekliği ölçülür.
- G/H 1–5 mm arasında uygun Multi Abutment seçilir.
- Gerekli bölgelerde düz Multi Abutment veya Multi Angled Abutment kullanılır.
- Abutmentlar carrier yardımıyla implantlara taşınır.
- MAOD veya MAMD sürücüsüyle yerleştirilir.
- Her abutment 30 Ncm torkla sıkılır.
- İyileşme süreci gerekiyorsa Healing Cap uygulanır.
- Geçici restorasyon için Temporary Cylinder seçilir.
- Daimi altyapı için Combination, Plastic veya NP-Cast Cylinder kullanılır.
- Açık kaşık için Pick-Up Coping, kapalı kaşık için Transfer Coping seçilir.
- Ölçü parçaları uygun Lab Analog ile laboratuvar modeline aktarılır.
- Dijital iş akışında TS Multi Scan Body ile tarama yapılır.
- CAD/CAM restorasyon için TS Multi Ti Base kullanılabilir.
- Nihai protez pasif uyum, oklüzyon ve vida erişimi açısından kontrol edilir.
- Protetik vidalar üreticinin belirlediği torkta sıkılır.
Multi Abutment Seçiminde Dikkat Edilecek Noktalar
Ürün seçimi yapılırken şu parametreler birlikte değerlendirilmelidir:
- İmplantın Mini veya Regular platformda olması
- İmplantın doku altındaki derinliği
- Gingival yükseklik ihtiyacı
- İmplantların birbirine göre açıları
- Düz veya açılı Multi Abutment gereksinimi
- Geçici veya daimi restorasyon planı
- Analog veya dijital ölçü yöntemi
- Döküm ya da CAD/CAM üretim tekniği
- Hex veya Non-Hex silindir gereksinimi
- Vida erişim kanallarının konumu
- Protezin hijyen ve bakım gereksinimleri
Multi Abutment ile Standart Abutment Arasındaki Fark
Standart Abutment
- Genellikle siman tutuculu tek kron veya köprülerde kullanılır.
- Restorasyon doğrudan abutment gövdesi üzerine hazırlanır.
- Her implantın kendi protetik ekseni korunur.
- Protez simanla sabitlenebilir.
Multi Abutment
- Çoklu implant restorasyonları için ortak protetik platform oluşturur.
- Temel olarak vida tutuculu sabit protezlerde kullanılır.
- Farklı implant derinliklerini dengeler.
- Düz ve açılı abutmentlar aynı protez altında birleştirilebilir.
- Protez bakım ve onarım amacıyla çıkarılabilir.
- Çok sayıda ölçü, geçici, döküm ve dijital bileşenle desteklenir.
Multi Abutmentın Öne Çıkan Özellikleri
- Çoklu implant vakalarına uygun tasarım
- Vida tutuculu sabit protez desteği
- Mini ve Regular implant platformları
- Ortak Ø4.8 mm protetik platform
- 1–5 mm gingival yükseklik seçenekleri
- Multi Angled Abutment ile ortak platform
- Özel outer ve machine driver seçenekleri
- 30 Ncm önerilen abutment torku
- Geçici ve daimi protetik silindirler
- Hex ve Non-Hex bileşen seçenekleri
- Açık ve kapalı kaşık ölçü parçaları
- Laboratuvar analogu
- TS Multi Ti Base desteği
- TS Multi Scan Body ile dijital tarama
- Döküm ve CAD/CAM iş akışlarına uygunluk
- Tam ark ve çok üyeli implant protezlerinde kullanım
Çoklu İmplant Restorasyonları İçin Kapsamlı Protetik Sistem
Multi Abutment, birden fazla implantın aynı vida tutuculu sabit protez altında birleştirilmesi için geliştirilmiş kapsamlı bir protetik çözümdür.
Farklı gingival yükseklikleri, Mini ve Regular implant bağlantıları, düz ve açılı abutment uyumluluğu sayesinde implantların farklı cerrahi konumlarını standart bir protetik platforma taşır. Geçici silindirlerden dökülebilir bileşenlere, ölçü parçalarından dijital Ti Base sistemine kadar geniş ürün ailesi, analog ve dijital protetik iş akışlarını destekler.
