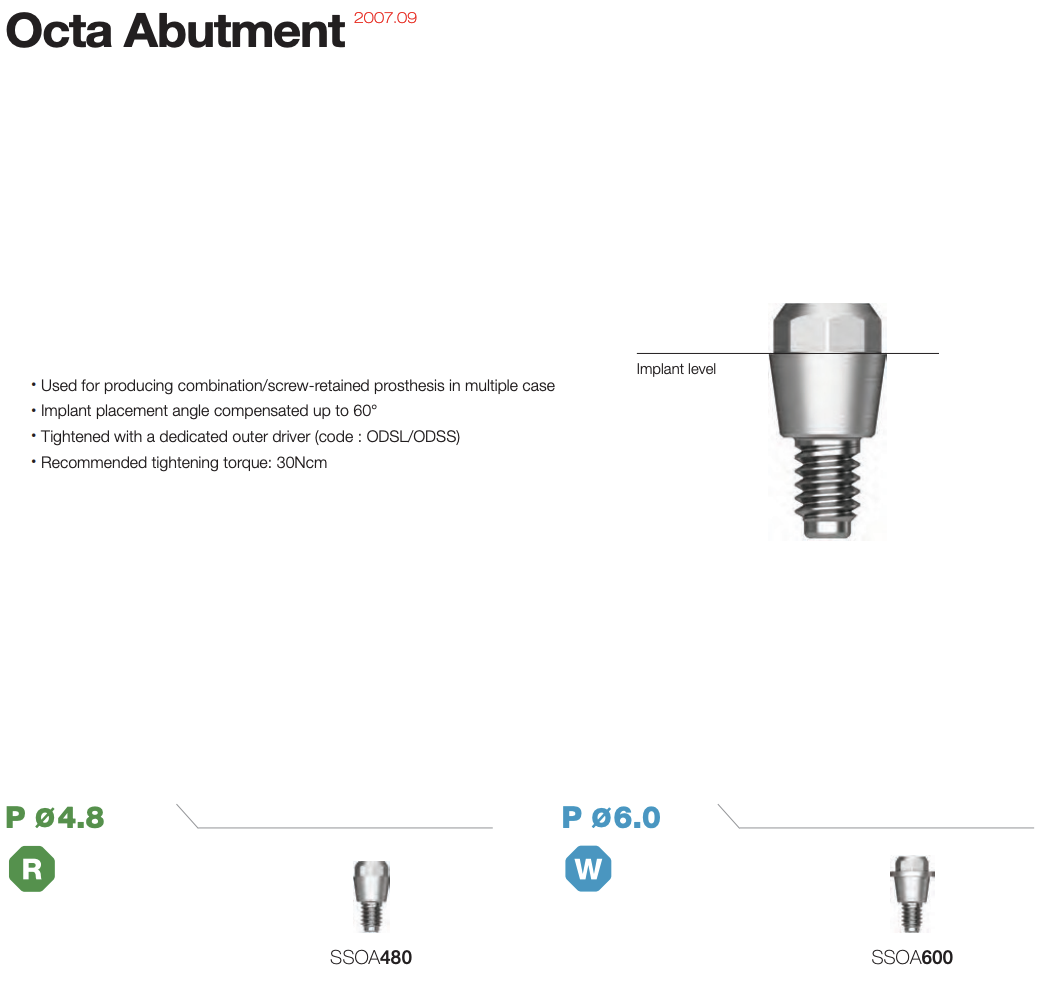

Octa Abutment

Octa Abutment, birden fazla implantın ortak bir restorasyon altında birleştirildiği çok üyeli vakalarda kullanılan protetik abutment sistemidir. İmplantların birbirinden farklı açılarda yerleştirildiği durumlarda ortak bir protetik platform oluşturulmasına yardımcı olur ve vida tutuculu ya da kombinasyon tipi implant üstü protezlerin hazırlanmasını destekler.

Regular P Ø4.8 ve Wide P Ø6.0 platform seçenekleri bulunan sistem; geçici, kalıcı, döküm ve koruyucu protetik uygulamalar için farklı Octa Abutment komponentleriyle birlikte kullanılabilir.

Octa Abutment Özellikleri

• Çok üyeli implant üstü protezlerde kullanılır
• Vida tutuculu ve kombinasyon tipi restorasyonlara uygundur
• İmplantlar arasındaki açı farklılıklarını kompanse etmeye yardımcı olur
• Ortak bir abutment seviyesi oluşturur
• Regular ve Wide platform seçenekleri bulunur
• Regular platform ölçüsü: P Ø4.8
• Wide platform ölçüsü: P Ø6.0
• Dedicated outer driver ile sıkılır
• Önerilen abutment sıkma torku: 30 Ncm
• Geçici ve kalıcı protetik çözümlerle kullanılabilir
• Abutment seviyesinde ölçü ve restorasyon hazırlanmasına uygundur
• Çok üyeli köprü ve tam ark protezlerde tercih edilebilir
• Restorasyonun gerektiğinde sökülebilmesini sağlar
• Siman artığı riskinin azaltılmasına yardımcı olur

Octa Abutment Ne İşe Yarar?

Birden fazla implantın kullanıldığı vakalarda implantların birbirine tamamen paralel yerleştirilmesi her zaman mümkün olmayabilir. Kemik hacmi, anatomik yapılar ve cerrahi planlama nedeniyle implantların giriş yolları farklılık gösterebilir.

Octa Abutment bu farklılıkların protetik aşamada yönetilmesine yardımcı olarak:

• İmplantlar üzerinde ortak bir restoratif platform oluşturur
• Çok üyeli protezlerin üretimini kolaylaştırır
• Vida giriş yönlerinin düzenlenmesine yardımcı olur
• Restorasyonun pasif oturumunun sağlanmasını destekler
• İmplant seviyesindeki yön farklılıklarını abutment seviyesinde azaltır
• Tam ark ve çok üyeli restorasyonlarda çalışma kolaylığı sağlar
• Protezin bakım ve onarım amacıyla çıkarılabilmesine imkân verir

Kullanım Alanları

Octa Abutment aşağıdaki uygulamalarda kullanılabilir:

• Çok üyeli implant üstü köprüler
• Tam ark sabit implant üstü protezler
• Vida tutuculu restorasyonlar
• Kombinasyon tipi implant üstü protezler
• Paralel olmayan implantların restorasyonu
• Hibrit implant üstü protezler
• Geçici çok üyeli restorasyonlar
• Kalıcı vida tutuculu protezler
• Döküm yoluyla hazırlanan özel restorasyonlar
• Abutment seviyesinde ölçü alınan vakalar
• İmplantların ortak bir üst yapıda birleştirildiği tedaviler

Octa Abutment Platform Seçenekleri

Regular Platform – P Ø4.8

Regular platform katalogda yeşil R simgesiyle gösterilir.

• Platform çapı: P Ø4.8
• Platform sınıfı: Regular
• Octa Abutment ürün kodu: SSOA480
• Önerilen sıkma torku: 30 Ncm
• Çok üyeli restorasyonlarda kullanılır

Wide Platform – P Ø6.0

Wide platform katalogda mavi W simgesiyle gösterilir.

• Platform çapı: P Ø6.0
• Platform sınıfı: Wide
• Octa Abutment ürün kodu: SSOA600
• Önerilen sıkma torku: 30 Ncm
• Geniş platformlu implantlarla kullanılır

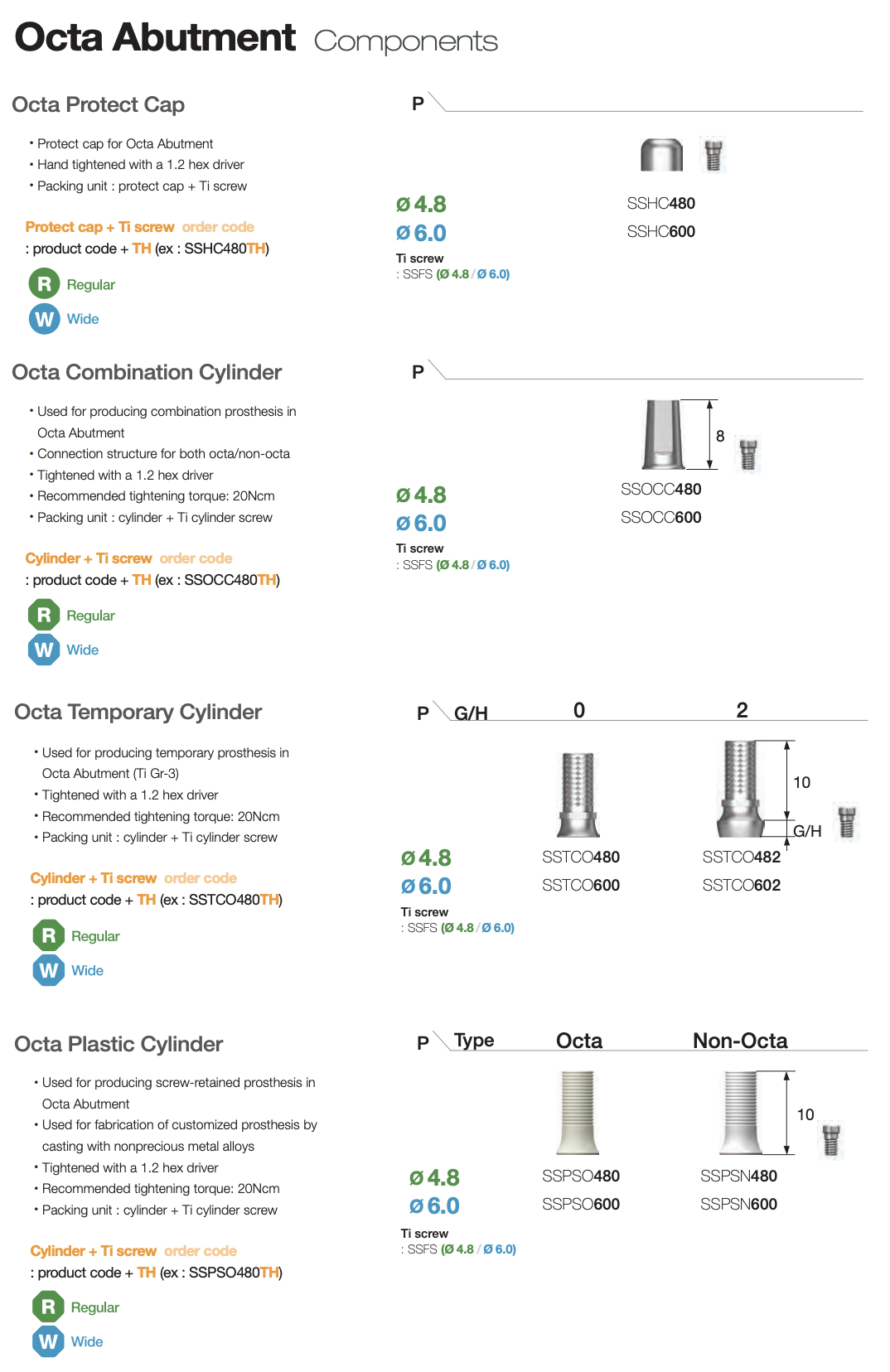

Octa Abutment Komponentleri

Octa Abutment sistemi yalnızca ana abutmentten oluşmaz. Geçici restorasyon, kalıcı protez, döküm, koruma ve laboratuvar süreçleri için farklı komponentlerle birlikte kullanılır.

Octa Protect Cap

Octa Protect Cap, Octa Abutment platformunu geçici olarak korumak için kullanılan kapaktır. Abutment yerleştirildikten sonra kalıcı veya geçici protez hazırlanana kadar platformun korunmasına yardımcı olur.

Özellikleri

• Octa Abutment üzerine bağlanır
• Abutment platformunun korunmasını sağlar
• El ile 1.2 mm hex driver kullanılarak sıkılır
• Protect cap ve Ti screw birlikte kullanılır
• Regular ve Wide platformla uyumludur
• Geçici iyileşme döneminde kullanılabilir
• Abutment bağlantı yüzeyinin kirlenmesini önlemeye yardımcı olur
• Yumuşak dokunun platform üzerine kapanmasını sınırlar

Ürün Kodları

Uyumlu Vida

• Ti screw: SSFS
• Regular Ø4.8 ve Wide Ø6.0 platformlarla uyumludur

Sipariş Kodu

Protect cap ve Ti screw birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.

Örnek:

SSHC480TH

Octa Combination Cylinder

Octa Combination Cylinder, Octa Abutment üzerinde kombinasyon tipi protetik restorasyonların hazırlanmasında kullanılan silindirdir.

Özellikleri

• Octa Abutment üzerinde kombinasyon protezi üretiminde kullanılır
• Octa ve non-octa bağlantı yapılarıyla çalışmaya uygundur
• 1.2 mm hex driver ile sıkılır
• Önerilen sıkma torku: 20 Ncm
• Silindir ve Ti cylinder screw birlikte kullanılır
• Laboratuvar ortamında özel üst yapı üretimine uygundur
• Çok üyeli vida tutuculu veya kombinasyon tipi protezlerde kullanılabilir
• Silindir yüksekliği yaklaşık 8 mm’dir
• Regular ve Wide platform seçenekleri bulunur

Ürün Kodları

Uyumlu Vida

• Ti screw: SSFS
• Ø4.8 ve Ø6.0 platformlarla uyumludur

Sipariş Kodu

Silindir ve Ti screw birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.

Örnek:

SSOCC480TH

Octa Temporary Cylinder

Octa Temporary Cylinder, Octa Abutment üzerinde geçici implant üstü protez hazırlanması için kullanılan titanyum silindirdir.

Özellikleri

• Geçici protez üretiminde kullanılır
• Ti Gr-3 malzemeden üretilmiştir
• 1.2 mm hex driver ile sıkılır
• Önerilen sıkma torku: 20 Ncm
• Silindir ve Ti cylinder screw birlikte kullanılır
• Akrilik veya kompozit geçici restorasyonlarla kullanılabilir
• Çok üyeli geçici köprülerde tercih edilebilir
• Regular ve Wide platform seçenekleri vardır
• G/H 0 ve G/H 2 seçenekleri bulunur
• Silindir yüksekliği yaklaşık 10 mm’dir

Regular Ø4.8 Ürün Kodları

Wide Ø6.0 Ürün Kodları

Uyumlu Vida

• Ti screw: SSFS
• Ø4.8 ve Ø6.0 platformlarla uyumludur

Sipariş Kodu

Temporary cylinder ve Ti screw birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.

Örnek:

SSTCO480TH

Octa Plastic Cylinder

Octa Plastic Cylinder, Octa Abutment üzerinde vida tutuculu veya kişiye özel döküm restorasyonlarının hazırlanmasında kullanılan plastik silindirdir.

Özellikleri

• Octa Abutment üzerinde vida tutuculu protez üretiminde kullanılır
• Değerli olmayan metal alaşımlarla döküm yapılabilen özel restorasyonlarda kullanılabilir
• Mum modelaj ve döküm işlemlerine uygundur
• 1.2 mm hex driver ile sıkılır
• Önerilen sıkma torku: 20 Ncm
• Silindir ve Ti cylinder screw birlikte kullanılır
• Yaklaşık 10 mm silindir yüksekliğine sahiptir
• Octa ve Non-Octa seçenekleri bulunur
• Regular ve Wide platformlarla uyumludur
• Çok üyeli köprü ve özel altyapı üretiminde kullanılabilir

Octa Tip Ürün Kodları

Non-Octa Tip Ürün Kodları

Uyumlu Vida

• Ti screw: SSFS
• Ø4.8 ve Ø6.0 platformlarla uyumludur

Sipariş Kodu

Plastic cylinder ve Ti screw birlikte sipariş edilecekse ürün kodunun sonuna TH eklenir.

Örnek:

SSPSO480TH

Octa ve Non-Octa Bağlantı Arasındaki Fark

Octa komponentlerde Octa ve Non-Octa olmak üzere iki farklı rotasyonel bağlantı seçeneği bulunabilir.

Octa Tip

• Rotasyon önleyici bağlantıya sahiptir
• Tek üyeli veya yön kontrolü gereken restorasyonlarda kullanılabilir
• Silindirin platform üzerinde dönmesini sınırlar
• Restorasyon yönünün sabit tutulmasına yardımcı olur

Non-Octa Tip

• Rotasyon önleyici yapı içermez
• Çok üyeli köprü ve tam ark restorasyonlarında tercih edilebilir
• Birden fazla abutmentin ortak bir altyapıyla birleştirilmesini kolaylaştırır
• Altyapının farklı abutmentler üzerine pasif oturumuna yardımcı olur

G/H Ölçüsü Nedir?

G/H, komponentin platform seviyesinden başlayarak gingival yüksekliğini ifade eder.

Octa Temporary Cylinder modellerinde:

• G/H 0 mm
• G/H 2 mm

seçenekleri bulunur.

Doğru G/H seçimi:

• Yumuşak doku kalınlığına
• Octa Abutment platformunun ağız içindeki konumuna
• Restorasyonun çıkış profiline
• Protez ile doku arasındaki mesafeye
• Temizlenebilirlik ihtiyacına

göre yapılmalıdır.

Octa Abutment Çalışma Süreci

1. Platform Seçimi

İmplant bağlantısına göre Regular P Ø4.8 veya Wide P Ø6.0 Octa Abutment seçilir.

2. Abutment Yerleştirme

Octa Abutment implant üzerine tam olarak oturtulur. Bağlantı yüzeyinde doku veya yabancı materyal bulunmadığı kontrol edilir.

3. Abutment Torklama

Dedicated outer driver kullanılarak Octa Abutment önerilen 30 Ncm torkla sıkılır.

4. Geçici Koruma

Restorasyon hemen hazırlanmayacaksa Octa Protect Cap kullanılabilir.

5. Geçici Restorasyon

Geçici protez için Octa Temporary Cylinder kullanılır. Silindir 20 Ncm torkla sabitlenir.

6. Kalıcı Restorasyon

Restorasyon tasarımına göre şu komponentlerden biri seçilir:

• Octa Combination Cylinder
• Octa Plastic Cylinder
• Uyumlu metal veya titanyum cylinder
• Dijital üretim komponentleri

7. Ölçü ve Laboratuvar Süreci

Octa seviyesinde impression coping, laboratuvar analoğu veya dijital scan body kullanılarak restorasyon hazırlanır.

8. Prova ve Pasif Uyum

Altyapı tüm Octa Abutment platformları üzerine zorlanmadan oturmalıdır.

9. Nihai Sıkma

Protez vidaları üreticinin belirttiği tork değerine göre kademeli ve çapraz sırayla sıkılır.

Komponent Tork Değerleri

Octa Protect Cap Ne Zaman Kullanılır?

Octa Protect Cap şu durumlarda tercih edilebilir:

• Octa Abutment yerleştirildikten sonra protez aynı seansta teslim edilmeyecekse
• Laboratuvar üretimi devam ediyorsa
• Abutment platformunun korunması gerekiyorsa
• Yumuşak dokunun platform üzerine büyümesi engellenmek isteniyorsa
• Geçici iyileşme döneminde
• Ölçü ile protez teslimi arasındaki süreçte

Protect cap kalıcı protez parçası değildir. Kalıcı veya geçici restorasyon yerleştirilmeden önce çıkarılır.

Octa Temporary Cylinder Ne Zaman Kullanılır?

Octa Temporary Cylinder:

• İmmediate yükleme vakalarında
• Çok üyeli geçici köprülerde
• Tam ark geçici protezlerde
• Akrilik sabit geçici restorasyonlarda
• Doku şekillendirme döneminde
• Kalıcı protez hazırlanana kadar fonksiyon ve estetik sağlamak amacıyla

kullanılabilir.

Silindirin üst kısmı restorasyon tasarımına göre kısaltılabilir veya geçici materyalle birleştirilebilir.

Octa Combination Cylinder Ne Zaman Kullanılır?

Octa Combination Cylinder:

• Kalıcı kombinasyon tipi restorasyonlarda
• Vida tutuculu altyapı hazırlanmasında
• Metal veya hibrit altyapı üretiminde
• Çok üyeli köprülerde
• Tam ark protezlerde
• Laboratuvarda kişiselleştirilen üst yapılarda

kullanılabilir.

Octa Plastic Cylinder Ne Zaman Kullanılır?

Octa Plastic Cylinder aşağıdaki durumlarda kullanılabilir:

• Döküm tekniğiyle özel altyapı hazırlanırken
• Değerli olmayan metal alaşımla restorasyon üretilirken
• Mum modelaj sırasında
• Vida tutuculu döküm köprü hazırlanırken
• Tam ark metal altyapı tasarımında
• Octa veya Non-Octa bağlantı tercihinin gerektiği vakalarda

Döküm işlemi sonrasında bağlantı yüzeylerinin deformasyona uğramaması önemlidir.

Klinik Avantajları

• Çok üyeli restorasyonlar için ortak protetik seviye sağlar
• Farklı implant açılarını yönetmeye yardımcı olur
• Restorasyonun vida tutuculu hazırlanmasını sağlar
• Siman kullanımını azaltabilir
• Protezin çıkarılabilir olmasını sağlar
• Bakım ve onarım işlemlerini kolaylaştırır
• Geçici ve kalıcı protetik seçenekler sunar
• Regular ve Wide platformlarla uyumludur
• Octa ve Non-Octa silindir seçenekleri bulunur
• Tam ark restorasyonlarda kullanılabilir
• Abutment platformunu tekrar tekrar sökmeden çalışma imkânı sunar

Laboratuvar Avantajları

• Farklı restorasyon teknikleriyle uyumludur
• Geçici titanyum silindir seçeneği vardır
• Plastik döküm silindiri bulunur
• Kombinasyon tipi silindir seçeneği sunar
• Octa ve Non-Octa bağlantı seçenekleri bulunur
• Çok üyeli altyapı üretimini kolaylaştırır
• Abutment seviyesinde model oluşturulabilir
• Dijital ve konvansiyonel iş akışına uyarlanabilir
• Farklı G/H seçenekleriyle restoratif esneklik sağlar

Kullanımda Dikkat Edilmesi Gerekenler

• İmplant platformu doğru belirlenmelidir
• Ø4.8 ve Ø6.0 komponentler karıştırılmamalıdır
• Abutment implant üzerine tam oturtulmalıdır
• Dedicated outer driver kullanılmalıdır
• Octa Abutment 30 Ncm ile sıkılmalıdır
• Cylinder komponentleri 20 Ncm ile sıkılmalıdır
• Ti screw bağlantısı kontrol edilmelidir
• Uygun Octa veya Non-Octa tip seçilmelidir
• Geçici cylinder fazla inceltilmemelidir
• Döküm cylinder bağlantı yüzeyi deforme edilmemelidir
• Restorasyon pasif şekilde oturmalıdır
• Çok üyeli vakalarda vida sıkma sırası kontrollü uygulanmalıdır
• Orijinal ve uyumlu komponentler kullanılmalıdır
• Güncel üretici kullanım talimatları esas alınmalıdır

Octa Abutment Ürün Kodları

Ana Abutment

Protect Cap

Combination Cylinder

Temporary Cylinder

Plastic Cylinder

Sık Sorulan Sorular

Octa Abutment hangi platformlarla uyumludur?

Regular P Ø4.8 ve Wide P Ø6.0 platform seçenekleri bulunur.

Octa Abutment kaç Ncm ile sıkılır?

Ana Octa Abutment için önerilen sıkma torku 30 Ncm’dir.

Octa cylinder parçaları kaç Ncm ile sıkılır?

Combination, temporary ve plastic cylinder komponentleri için belirtilen önerilen sıkma torku 20 Ncm’dir.

Protect Cap kaç Ncm ile sıkılır?

Protect Cap, 1.2 mm hex driver ile el sıkılığında sabitlenir.

Octa Temporary Cylinder hangi yüksekliklerde bulunur?

G/H 0 mm ve G/H 2 mm seçenekleri bulunur.

Octa ve Non-Octa farkı nedir?

Octa tipte rotasyon önleyici bağlantı bulunurken Non-Octa tip çok üyeli restorasyonlarda pasif uyumu kolaylaştıran rotasyonsuz bağlantıya sahiptir.

Regular Protect Cap ürün kodu nedir?

SSHC480

Wide Protect Cap ürün kodu nedir?

SSHC600

Regular Temporary Cylinder kodları nelerdir?

• G/H 0: SSTCO480
• G/H 2: SSTCO482

Wide Temporary Cylinder kodları nelerdir?

• G/H 0: SSTCO600
• G/H 2: SSTCO602
