Stud Abutment – O-Ring Tutuculu Hareketli İmplant Üstü Protez Abutmentı

Stud Abutment, tam veya bölümlü hareketli protezlerin implantlara O-ring bağlantı sistemiyle tutundurulması amacıyla kullanılan implant üstü overdenture abutmentıdır.

Abutmentın üst bölümündeki küresel başlık, protezin içerisinde bulunan metal retainer ve elastomerik O-ring ile birleşerek çıkarılabilir proteze mekanik tutuculuk sağlar. Bu yapı, özellikle konvansiyonel hareketli protezlerde stabilite, retansiyon ve hasta konforunun artırılmasına yardımcı olur.

Stud Abutment sistemi; Mini ve Regular implant platformları, farklı gingival yükseklik seçenekleri, O-ring retainer parçaları ve laboratuvar analogu ile klinik ve laboratuvar aşamalarını destekleyen kapsamlı bir overdenture çözümüdür.

Stud Abutment Ne İçin Kullanılır?

Stud Abutment temel olarak implant destekli hareketli protezlerin tutuculuğunu artırmak amacıyla kullanılır.

Başlıca kullanım alanları:

• İmplant destekli total protezler
• Alt çene overdenture uygulamaları
• Üst çene hareketli implant protezleri
• Konvansiyonel protezin implantlarla stabilize edilmesi
• O-ring bağlantılı hareketli protezler
• İki veya daha fazla implantın proteze destek olduğu vakalar
• Protez hareketinin azaltılması gereken hastalar
• Düşük dikey mesafeye sahip overdenture vakaları
• Mini ve Regular implant platformları
• Açısal farklılığı sınırlı implantların hareketli proteze dahil edilmesi

Stud Abutment, sabit implant üstü kron veya köprü üretmek için değil, hasta tarafından takılıp çıkarılabilen hareketli protezlerin tutuculuğunu sağlamak için kullanılır.

O-Ring Tutuculuk Sistemi

Stud Abutmentın üst bölümünde küresel bir bağlantı başlığı bulunur. Protezin alt yüzeyine yerleştirilen metal retainer içerisinde ise elastomerik O-ring bulunur.

Protez ağıza yerleştirildiğinde:

1. O-ring küresel abutment başlığının üzerinden geçer.
2. Elastomerik halka başlığın alt konturuna oturur.
3. Protezin dikey yönde çıkmasına karşı retansiyon oluşturur.
4. Hasta kontrollü kuvvet uyguladığında protez çıkarılabilir.

O-ring sistemi aynı zamanda sınırlı miktarda esneme sağlayarak implantlar arasındaki küçük açı farklılıklarının tolere edilmesine yardımcı olabilir.

O-Ring Sisteminin Avantajları

• Hareketli protez retansiyonunu artırır.
• Protezin konuşma ve çiğneme sırasında hareketini azaltır.
• Hasta tarafından çıkarılıp temizlenebilir.
• O-ring gerektiğinde değiştirilebilir.
• Klinik ve laboratuvar işlemleri görece basittir.
• Düşük maliyetli ve servis edilebilir bir tutucu sistemdir.
• Küçük implant açı farklılıklarını tolere edebilir.
• Protezin yeniden tutuculuk kazanması için çoğu durumda yalnızca O-ring değişimi yeterlidir.

20°’ye Kadar Açı Kompanzasyonu

Ürün görselinde Stud Abutment sisteminin implant yerleştirme açılarını 20°’ye kadar kompanse edebildiği belirtilmektedir.

Bu özellik, implantların tamamen paralel olmadığı sınırlı açısal farklılıklarda O-ring sisteminin çalışmasına yardımcı olur. Ancak gerçek klinik tolerans;

• İmplantlar arasındaki toplam açı,
• Abutment başlıklarının paralelliği,
• Protezin giriş yolu,
• O-ring sertliği,
• Retainer konumu,
• İmplant sayısı ve dağılımı

gibi faktörlere bağlıdır.

Belirgin açısal uyumsuzluklarda yalnızca O-ring esnekliğine güvenilmemeli, protezin giriş yolu ve farklı abutment alternatifleri ayrıca değerlendirilmelidir.

Mini ve Regular Platform Seçenekleri

Stud Abutment iki farklı implant platformuna uygun olarak sunulur:

• Mini – M
• Regular – R

Her iki grupta da abutmentın genel üst çapı:

• D Ø3.5 mm

olarak gösterilmektedir.

Mini ve Regular modellerin implant bağlantıları farklıdır. Ürün seçimi yapılırken implantın gerçek bağlantı tipi doğrulanmalıdır.

Mini Stud Abutment

Mini Stud Abutment ürün kodlarında:

• GSSAM ön eki

kullanılır.

Mini platform, turuncu M işaretiyle belirtilmiştir.

Regular Stud Abutment

Regular Stud Abutment ürün kodlarında:

• GSSA ön eki

kullanılır.

Regular platform, yeşil R işaretiyle belirtilmiştir.

Gingival Yükseklik Seçenekleri

Stud Abutment, farklı implant derinlikleri ve yumuşak doku kalınlıkları için altı gingival yükseklik seçeneğine sahiptir:

• G/H 1.0 mm
• G/H 2.0 mm
• G/H 3.0 mm
• G/H 4.0 mm
• G/H 5.0 mm
• G/H 6.0 mm

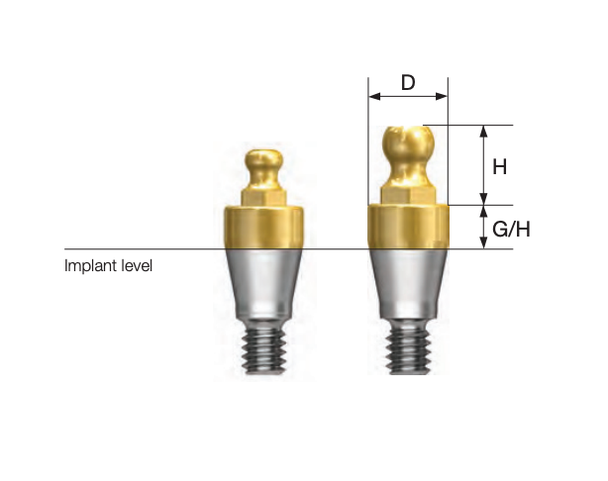

G/H, implant platformu ile küresel bağlantı başlığının başlangıç bölgesi arasındaki transmukozal yüksekliği ifade eder.

Doğru G/H seçimi:

• Küresel başlığın yumuşak doku üzerinde yeterince görünür olmasını,
• Protez içindeki retainerın abutmenta tam oturmasını,
• Yumuşak dokuya aşırı baskı uygulanmamasını,
• O-ring değişiminin ve bakımın kolaylaştırılmasını,
• Protez altında gerekli dikey mesafenin korunmasını

destekler.

Çok düşük G/H seçilirse başlık yumuşak doku seviyesinin altında kalabilir. Gereğinden yüksek G/H ise protez içerisindeki dikey alanı azaltabilir ve bağlantı üzerinde kaldıraç etkisini artırabilir.

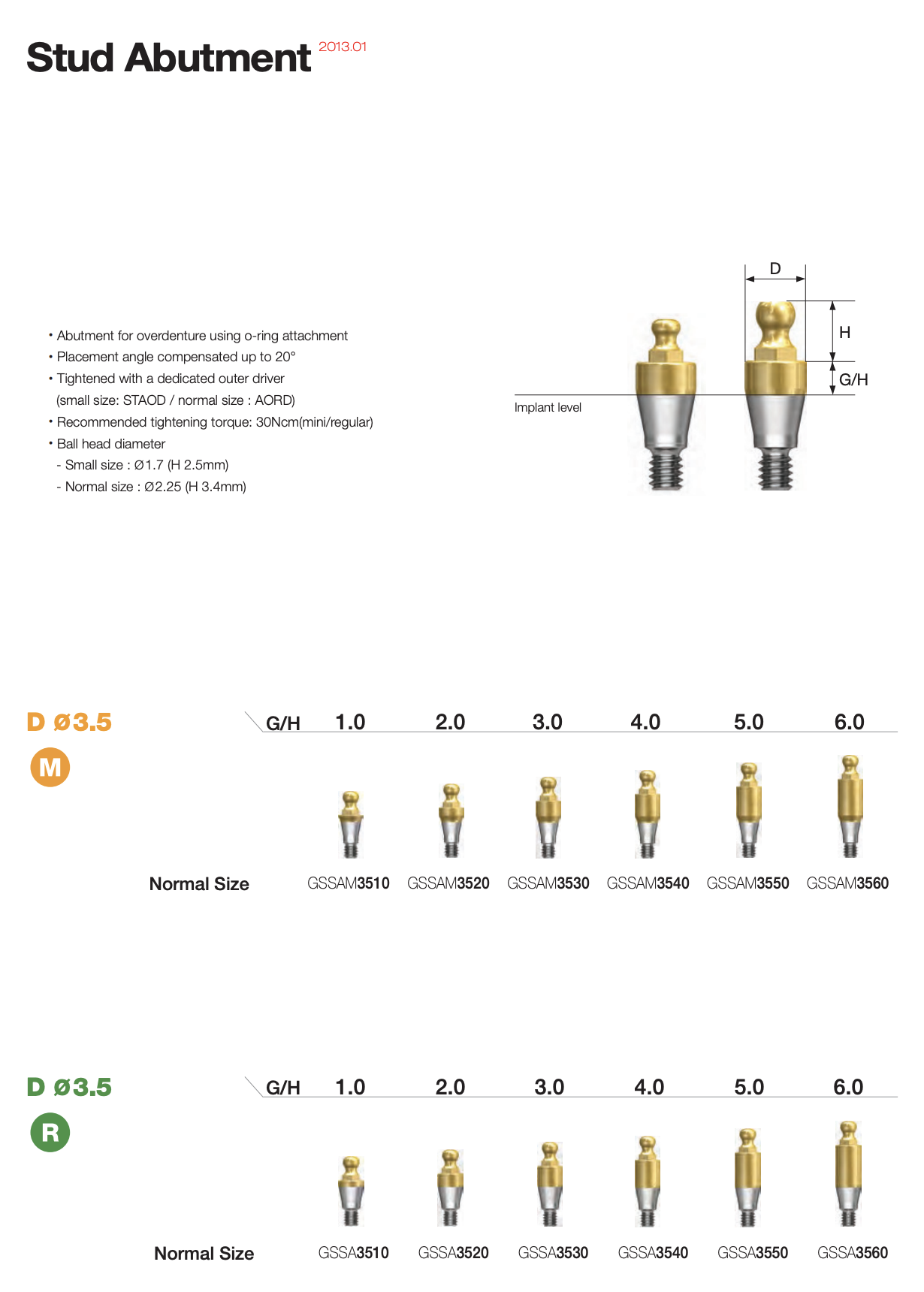

Mini Stud Abutment Ürün Seçenekleri

Tüm Mini ürünler Ø3.5 mm çap ve Normal Size küresel başlıkla gösterilmektedir.

G/H 1.0 mm

• GSSAM3510

G/H 2.0 mm

• GSSAM3520

G/H 3.0 mm

• GSSAM3530

G/H 4.0 mm

• GSSAM3540

G/H 5.0 mm

• GSSAM3550

G/H 6.0 mm

• GSSAM3560

Regular Stud Abutment Ürün Seçenekleri

Tüm Regular seçenekler Ø3.5 mm çap ve Normal Size küresel başlıkla sunulmaktadır.

G/H 1.0 mm

• GSSA3510

G/H 2.0 mm

• GSSA3520

G/H 3.0 mm

• GSSA3530

G/H 4.0 mm

• GSSA3540

G/H 5.0 mm

• GSSA3550

G/H 6.0 mm

• GSSA3560

Küresel Başlık Ölçüleri

Katalogda Stud Abutment için iki farklı küresel başlık boyutu belirtilmektedir:

Small Size

• Başlık çapı: Ø1.7 mm
• Başlık yüksekliği: 2.5 mm

Normal Size

• Başlık çapı: Ø2.25 mm
• Başlık yüksekliği: 3.4 mm

Gönderilen ürün tablosundaki Mini ve Regular Stud Abutmentlar Normal Size olarak gösterilmektedir.

Küresel başlık boyutu, kullanılacak retainer ve O-ring bileşeniyle uyumlu olmalıdır. Farklı başlık boyutlarına ait retainer parçaları birbirlerinin yerine kullanılmamalıdır.

Özel Outer Driver ile Sıkma

Stud Abutment, 1.2 Hex Driver yerine küresel başlığın dış geometrisini kavrayan özel outer driver kullanılarak sıkılır.

Small Size Outer Driver

• Ürün kodu: STAOD

Normal Size Outer Driver

• Ürün kodu: AORD

Gönderilen ürün seçenekleri Normal Size olduğundan bu ürünlerde esas olarak:

• AORD

kullanılmalıdır.

Özel sürücü, küresel başlığın zarar görmeden kontrollü biçimde sıkılmasını sağlar. Standart pense veya uyumsuz sürücü kullanılması yüzeyde deformasyona ve O-ring tutuculuğunun bozulmasına neden olabilir.

Önerilen Sıkma Torku

Stud Abutment için önerilen sıkma torku:

• Mini: 30 Ncm
• Regular: 30 Ncm

olarak belirtilmiştir.

Nihai sıkma:

• Uygun outer driver,
• Kalibre edilmiş tork anahtarı,
• Temiz implant bağlantısı

kullanılarak gerçekleştirilmelidir.

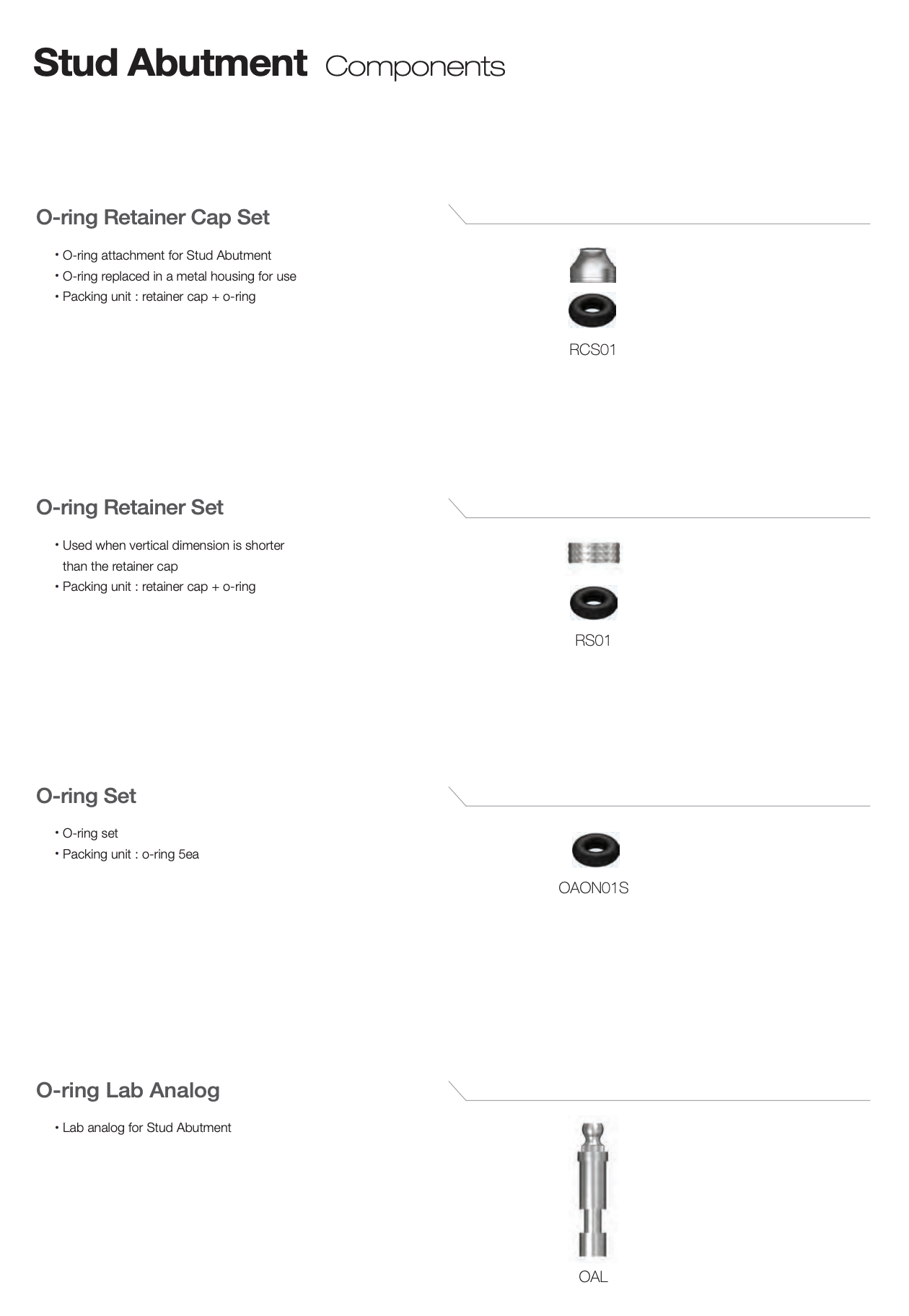

Stud Abutment Bileşenleri

Stud Abutment sisteminin protez içerisinde ve laboratuvar modelinde kullanılmasını sağlayan temel bileşenler şunlardır:

• O-ring Retainer Cap Set
• O-ring Retainer Set
• O-ring Set
• O-ring Lab Analog

O-Ring Retainer Cap Set

O-Ring Retainer Cap Set, Stud Abutment üzerine bağlanan hareketli protezin içerisinde kullanılan metal retainer ve O-ring setidir.

Paket içeriği:

• Metal retainer cap
• O-ring

Ürün kodu:

• RCS01

Kullanım Amacı

Metal retainer:

• Protez akriliği içerisine sabitlenir.
• O-ring için koruyucu bir yuva oluşturur.
• Elastomerik parçanın protez içerisinde kontrollü konumda kalmasını sağlar.
• Aşınan O-ringin değiştirilebilmesine imkân verir.

Retainer Cap Set, standart dikey mesafenin yeterli olduğu overdenture vakalarında kullanılabilir.

O-Ring Retainer Set

O-Ring Retainer Set, standart retainer cap için dikey mesafenin yetersiz olduğu vakalarda kullanılan daha düşük profilli retainer çözümüdür.

Paket içeriği:

• Düşük profilli metal retainer
• O-ring

Ürün kodu:

• RS01

Ne Zaman Kullanılır?

• Protez içerisinde dikey alan sınırlıysa
• Retainer cap protezi fazla inceltiyorsa
• Oklüzal mesafe yetersizse
• Daha düşük profilli bir tutucu yuvasına ihtiyaç varsa

değerlendirilebilir.

Düşük profilli seçim yapılırken protez akriliğinin bağlantı çevresindeki kalınlığı ve kırılma direnci kontrol edilmelidir.

O-Ring Set

O-Ring Set, mevcut metal retainer içerisindeki aşınmış veya tutuculuğu azalmış elastomerik O-ringin değiştirilmesi için kullanılır.

Paket içeriği:

• 5 adet O-ring

Ürün kodu:

• OAON01S

O-Ring Ne Zaman Değiştirilir?

• Protezin tutuculuğu azaldığında
• Protez kolayca yerinden çıktığında
• O-ring çatladığında veya deforme olduğunda
• Elastikiyet kaybı oluştuğunda
• O-ring retainer içerisinde gevşek durduğunda
• Periyodik bakım sırasında aşınma tespit edildiğinde

O-ring değişimi çoğu durumda tüm metal retainerın değiştirilmesine gerek kalmadan protezin retansiyonunu yeniden sağlayabilir.

O-Ring Lab Analog

O-Ring Lab Analog, Stud Abutmentın laboratuvar çalışma modeli üzerindeki konumunu ve küresel bağlantısını taklit eden analog parçadır.

Ürün kodu:

• OAL

Kullanım Amacı

• Stud Abutment konumunu laboratuvar modeline aktarmak
• Retainer yuvasını protez içerisinde doğru pozisyonda hazırlamak
• O-ring sisteminin model üzerinde denenmesini sağlamak
• Protez kaidesinin bağlantı etrafındaki boşluğunu düzenlemek
• Pickup veya laboratuvar polimerizasyon işlemini kontrollü yapmak

Lab Analog, klinikteki abutmentın protez içerisindeki metal housing ile doğru hizalanmasını destekler.

Stud Abutment Klinik İş Akışı

Genel uygulama süreci şu şekilde ilerleyebilir:

1. Kullanılan implantların Mini veya Regular bağlantısı doğrulanır.
2. İmplantların birbirlerine göre açıları değerlendirilir.
3. Yumuşak doku yüksekliği ölçülür.
4. G/H 1–6 mm arasından uygun Stud Abutment seçilir.
5. Abutment implant bağlantısına elle başlatılır.
6. Normal Size ürün için AORD outer driver kullanılır.
7. Abutment 30 Ncm torkla sıkılır.
8. Her abutmentın küresel başlığının doku üzerinde tamamen görünür olduğu kontrol edilir.
9. Protezin iç yüzeyinde retainer için yeterli alan oluşturulur.
10. O-ring Retainer Cap Set veya düşük profilli Retainer Set seçilir.
11. Metal housingler abutmentlar üzerinde paralel ve pasif biçimde konumlandırılır.
12. Gerekli blokaj ve ayırıcı işlemleri uygulanır.
13. Housingler protez içerisine klinik pickup veya laboratuvar yöntemiyle sabitlenir.
14. Protez çıkarılarak fazla akrilik temizlenir.
15. O-ringlerin zarar görmediği kontrol edilir.
16. Protezin takılıp çıkarılma kuvveti değerlendirilir.
17. Oklüzyon ve protez kaidesi uyumu kontrol edilir.
18. Hastaya takıp çıkarma ve temizlik eğitimi verilir.
19. Periyodik kontrollerde O-ring aşınması değerlendirilir.

Klinik Pickup Sırasında Dikkat Edilecekler

Metal retainerın proteze doğrudan ağız içinde sabitlenmesi sırasında:

• Stud Abutment çevresi uygun şekilde bloklanmalıdır.
• Akriliğin abutment altına kaçması önlenmelidir.
• Retainerın O-ring ile abutment üzerinde tam oturduğu doğrulanmalıdır.
• Protez pasif biçimde kapatılmalıdır.
• Hasta pickup materyali sertleşene kadar protezi hareket ettirmemelidir.
• Bağlantı çevresinde yeterli akrilik kalınlığı bulunmalıdır.
• Fazla materyal bağlantıların etrafından tamamen temizlenmelidir.
• Protezin abutmentlara aşırı kuvvet uygulamadığı kontrol edilmelidir.

Stud Abutment Seçiminde Dikkat Edilecek Noktalar

Ürün seçimi yapılırken aşağıdaki kriterler birlikte değerlendirilmelidir:

• İmplant platformunun Mini veya Regular olması
• İmplantların birbirlerine göre paralelliği
• Toplam açısal farkın yaklaşık 20° tolerans içinde olması
• Yumuşak doku kalınlığı
• Gerekli gingival yükseklik
• Protez içerisindeki dikey mesafe
• Standart veya düşük profilli retainer ihtiyacı
• İmplant sayısı ve ark üzerindeki dağılımı
• Protezin karşıt arkla ilişkisi
• Hastanın el becerisi
• Beklenen retansiyon seviyesi
• Periyodik bakım ve O-ring değişim ihtiyacı

Normal Retainer Cap ile Düşük Profilli Retainer Arasındaki Fark

O-Ring Retainer Cap Set

• Daha yüksek metal housing yapısına sahiptir.
• O-ring için koruyucu bir metal yuva oluşturur.
• Yeterli dikey mesafe olan standart vakalarda kullanılır.
• Ürün kodu RCS01’dir.

O-Ring Retainer Set

• Daha düşük profilli yapıdadır.
• Dikey alanın sınırlı olduğu vakalarda kullanılır.
• Protez içerisinde daha az yükseklik kaplar.
• Ürün kodu RS01’dir.

Daha düşük profil her vakada otomatik olarak daha iyi değildir. Protez kalınlığı, tutuculuk, bağlantı dayanıklılığı ve bakım kolaylığı birlikte değerlendirilmelidir.

Stud Abutment ile Multi-Unit Abutment Arasındaki Fark

Stud Abutment

• Hareketli overdenture protezlerde kullanılır.
• O-ring bağlantı sistemiyle retansiyon sağlar.
• Protez hasta tarafından çıkarılabilir.
• Küresel başlığa sahiptir.
• Metal retainer ve elastomerik O-ring ile çalışır.

Multi-Unit Abutment

• Sabit ve vida tutuculu implant protezlerinde kullanılır.
• Üzerine protetik silindir bağlanır.
• Tam ark sabit restorasyonlara uygundur.
• Protez yalnızca hekim tarafından sökülür.
• O-ring sistemi kullanmaz.

Bu iki ürün aynı klinik amaç için kullanılmaz ve ayrı ürün kategorilerinde değerlendirilmelidir.

Stud Abutment ile Locator Tipi Tutucular Arasındaki Genel Fark

Stud Abutment O-Ring Sistemi

• Küresel başlık ve elastomerik O-ring kullanır.
• Basit ve servis edilebilir bir yapıya sahiptir.
• O-ring değişimi kolaydır.
• Sınırlı açı farklılıklarını tolere edebilir.
• Standart veya düşük profilli housing seçenekleri bulunur.

Locator Tipi Sistemler

• Düşük profilli çift tutuculuk geometrisine sahip olabilir.
• Farklı retansiyon kuvvetlerinde plastik insertler kullanabilir.
• Dikey alanın çok sınırlı olduğu vakalarda avantaj sağlayabilir.
• Sistemler arasında bileşen uyumluluğu bulunmayabilir.

Ürün seçimi yalnızca retansiyona göre değil; dikey mesafe, implant açısı, bakım ihtiyacı ve protez tasarımına göre yapılmalıdır.

Bakım ve Kullanım

Stud Abutmentlı protezlerde düzenli bakım önemlidir.

Hastaya şu noktalar anlatılmalıdır:

• Protez her gün çıkarılarak temizlenmelidir.
• Abutment çevresi uygun arayüz fırçasıyla temizlenmelidir.
• Küresel başlık üzerinde plak birikmesine izin verilmemelidir.
• Protez zorlayarak veya yana doğru çevrilerek çıkarılmamalıdır.
• Tutuculuk azalırsa O-ring kontrol edilmelidir.
• Gevşeklik hissedilirse abutment torku klinikte değerlendirilmelidir.
• O-ring üzerine uygun olmayan yağ veya kimyasal uygulanmamalıdır.
• Protez ve implant çevresi düzenli hekim kontrolünden geçirilmelidir.

O-Ring Aşınmasını Etkileyen Faktörler

• İmplantların paralel olmaması
• Protezin eğik yönde çıkarılması
• Abutment yüzeyindeki plak ve diş taşı
• Yetersiz protez uyumu
• Aşırı oklüzal yük
• Eski veya sertleşmiş O-ring
• Housingin protez içerisinde yanlış açıda sabitlenmesi
• Protezin tek taraflı oturması
• Uygun olmayan temizlik maddeleri

Stud Abutmentın Öne Çıkan Özellikleri

• O-ring tutuculu hareketli protez sistemi
• İmplant destekli overdenture uygulamalarına uygunluk
• Yaklaşık 20°’ye kadar açı kompanzasyonu
• Mini ve Regular implant platform seçenekleri
• Ø3.5 mm abutment çapı
• G/H 1–6 mm yükseklik alternatifleri
• Normal Size küresel başlık
• 30 Ncm önerilen sıkma torku
• Özel outer driver ile yerleştirme
• Standart ve düşük profilli metal retainer seçeneği
• Değiştirilebilir O-ring yapısı
• Laboratuvar analogu desteği
• Klinik pickup ve laboratuvar işlemlerine uygunluk
• Bakımı ve servis işlemleri kolay modüler yapı

Hareketli İmplant Protezleri İçin Servis Edilebilir Tutuculuk

Stud Abutment, hareketli protezin stabilitesini artırmak ve hastanın günlük kullanım konforunu geliştirmek için tasarlanmış O-ring tutuculu implant üstü abutment sistemidir.

Farklı gingival yükseklik seçenekleri, Mini ve Regular implant bağlantıları ve değiştirilebilir retainer bileşenleri sayesinde farklı overdenture vakalarına uyarlanabilir. Aşınan O-ringin kolayca değiştirilebilmesi, sistemin uzun dönem bakımını ve klinik servis işlemlerini kolaylaştırır.
